Cách đo thông mạch bằng Ampe kìm đúng kỹ thuật

Khi thực hiện các công việc liên quan đến điện, việc đo thông mạch dòng điện là một phần quan trọng và thường xuyên xảy ra. Trong quá trình này, cách sử dụng ampe kìm để đo thông mạch không chỉ là một phương pháp phổ biến mà còn là một công cụ hữu ích cho các kỹ thuật viên và nhà điện lực. Hãy cùng Etech Việt Nam đi vào chi tiết về cách đo thông mạch bằng Ampe kìm ngay sau đây.

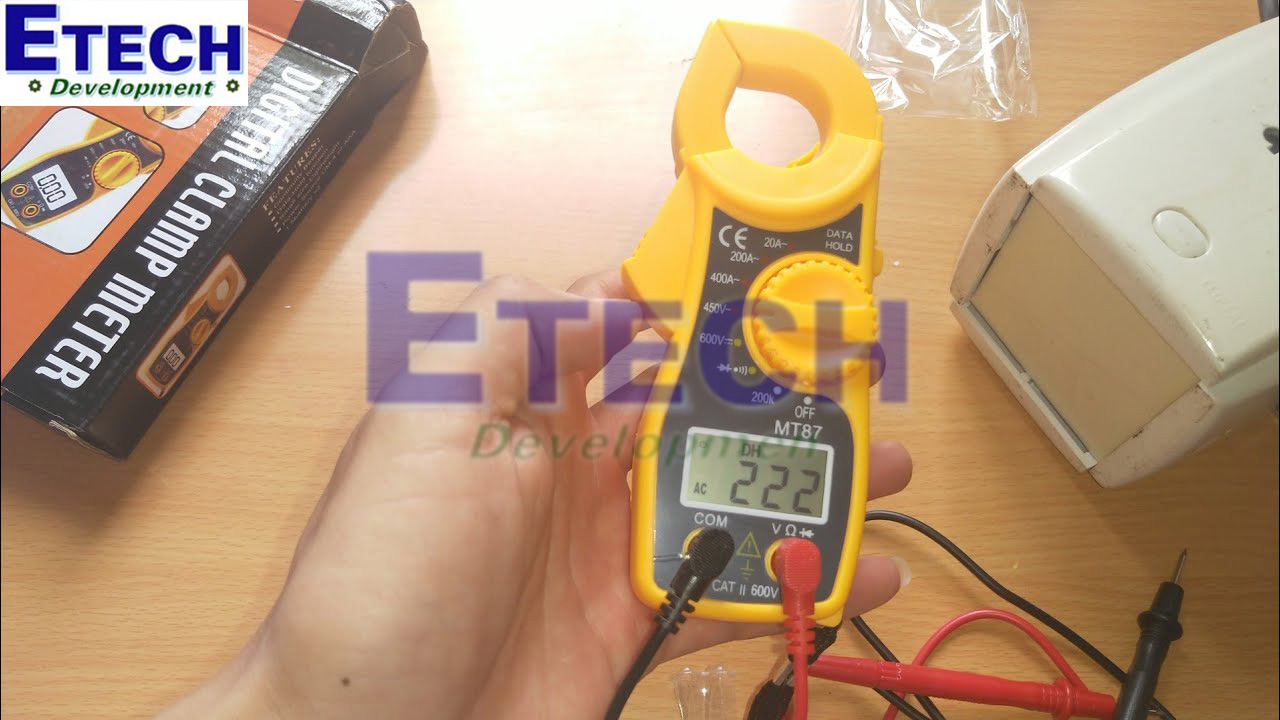

Cách đo thông mạch bằng Ampe kìm

Để kiểm tra tình trạng thông mạch và xác định liệu dây dẫn của thiết bị điện trong nhà có bị hở hoặc đứt không, hãy thực hiện các bước sau đây:

• Bước 1: Đầu tiên, điều chỉnh đồng hồ ampe kìm sang chế độ đo điện trở, được ký hiệu là Ω (Ohm). Tiếp theo, ấn nút "Select" để đảm bảo biểu tượng sóng âm thanh xuất hiện trên màn hình góc bên trái.
• Bước 2: Kết nối que đo với thiết bị đo bằng cách cắm que màu đen vào chân "COM" và que màu đỏ vào chân "VΩ".
• Bước 3: Tiếp theo, kết nối đầu que màu đỏ với chân phích nguồn và đầu que màu đen với giắc cắm. Kết quả sẽ phản ánh ở hai trường hợp khác nhau: Nếu bạn nghe thấy tiếng bíp liên tục và màn hình hiển thị chỉ số mạch, điều đó chứng tỏ dây dẫn vẫn hoạt động tốt. Trường hợp không có tiếng bíp, tức là mạch không thông, cần phải thay thế hoặc khắc phục.

Lưu ý

1. Trước khi bắt đầu kiểm tra thông mạch, luôn nhớ rút phích cắm của thiết bị ra khỏi nguồn điện để tránh nguy cơ điện giật.

2. Ngắt mạch trước khi bắt đầu đo, điều này giúp đảm bảo kết quả đo chính xác hơn và đảm bảo an toàn. Đồng thời, đảm bảo rằng tụ điện trong mạch đã được xả hết để tránh nguy cơ cháy nổ khi đo.

3. Chức năng đo thông mạch trên ampe kìm luôn hoạt động ổn định. Để kiểm tra tính chính xác của nó, di chuyển núm vặn về chế độ đo thông mạch, sau đó kẹp hai đầu que đo với nhau. Nếu bạn nghe thấy tiếng bíp, điều này cho biết thiết bị đang hoạt động tốt.

4. Khi kiểm tra hai điểm trên mạch và giữa chúng có tụ điện, có thể sẽ nghe thấy tiếng bíp ngắn. Điều này là do máy đo điện cấp điện để nạp cho tụ và không ảnh hưởng đến kết quả đo, vì mạch vẫn được thông.

5. Thông mạch là một phép đo không định hướng, vì vậy khi đảo chiều kết nối giữa que đỏ và que đen, kết quả đo vẫn sẽ giống nhau.

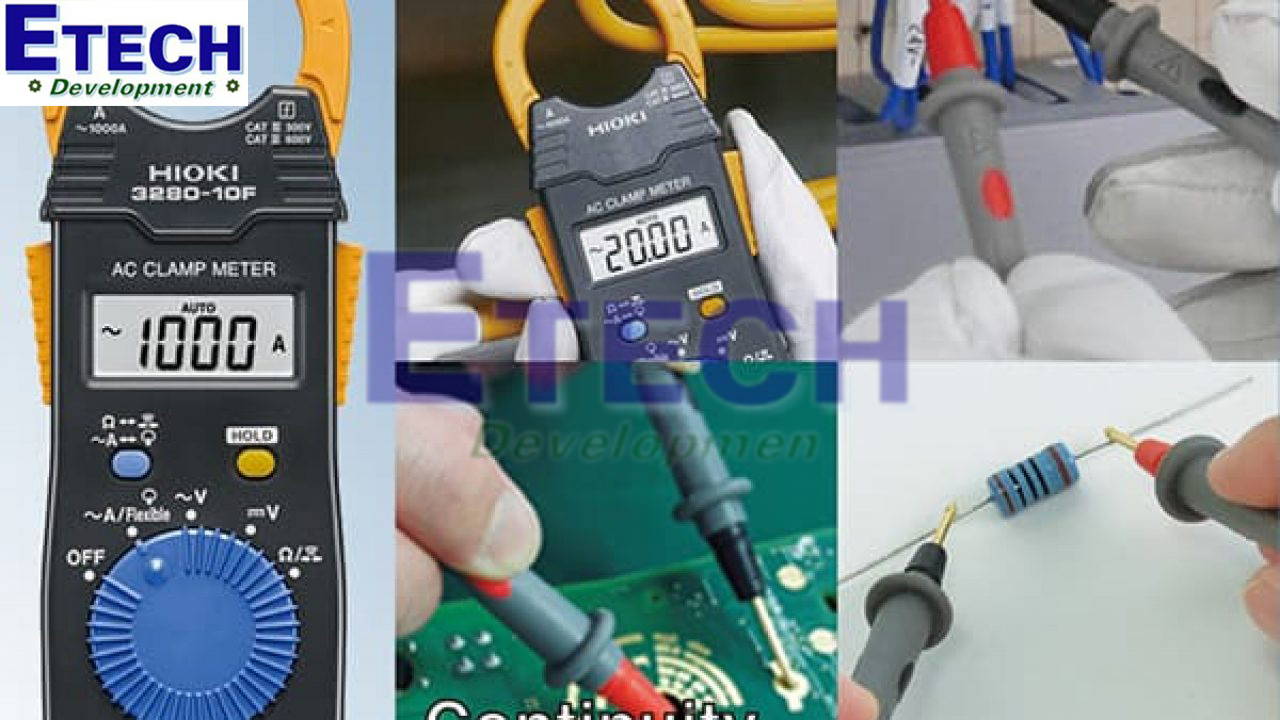

Khi nào cần đo thông mạch bằng ampe kìm?

Có một số trường hợp quan trọng mà việc sử dụng ampe kìm để đo thông mạch trở nên cần thiết và hữu ích:

1. Kiểm tra dây dẫn có bị đứt ở giữa: Trong trường hợp dây cáp sạc, dây nối hoặc dây tai nghe, đôi khi dù bề ngoài vẫn trông bình thường nhưng bên trong có thể bị đứt. Đo thông mạch sẽ giúp xác định nhanh chóng liệu dây dẫn có bị đứt ở bên trong hay không.

2. Xác minh mạch dẫn: Đo thông mạch giúp phát hiện các vấn đề liên quan đến mạch dẫn của hệ thống điện, nguồn điện hoặc thiết bị. Điều này giúp kỹ thuật viên và thợ điện đánh giá tình trạng của hệ thống và xác định nguyên nhân của sự cố.

3. Kiểm tra mối hàn: Việc đo thông mạch giúp xác định xem mối hàn có tốt hay không. Một số mối hàn có vẻ ổn định bề ngoài nhưng không dẫn điện. Tính năng này hữu ích đối với những người không có nhiều kinh nghiệm trong việc đánh giá chất lượng của mối hàn.

4. Kiểm tra thiết bị điện: Đo thông mạch giúp kiểm tra tính thông mạch của các thiết bị điện như chuôi cắm, bóng đèn, dây tủ lạnh, cầu chì, thanh dẫn và tiếp điểm. Từ đó, người dùng có thể đánh giá tình trạng hoạt động của thiết bị và đưa ra các biện pháp sửa chữa cần thiết.

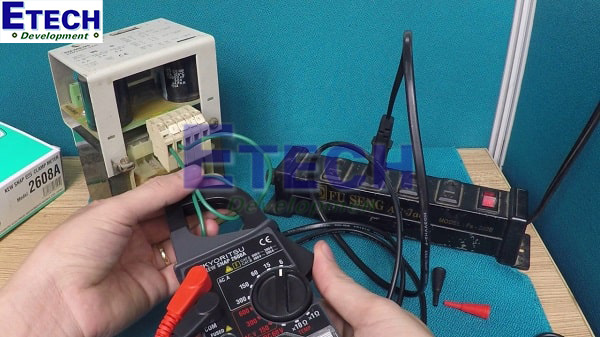

Nguyên lý đo thông mạch

Nguyên lý đo thông mạch bằng ampe kìm dựa trên hiệu ứng từ trường từ dòng điện. Khi dòng điện chạy qua một dây dẫn, nó tạo ra một trường từ quanh dây đó. Ampe kìm có thể đo được cường độ của trường từ này và từ đó xác định được dòng điện đang chạy trong dây.

Đồng hồ ampe kìm thường được thiết kế với một cảm biến từ (cảm biến Hall) hoặc cảm biến dòng điện, nơi dòng điện cần được đo được chạy qua. Khi dòng điện chạy qua dây dẫn, nó tạo ra một trường từ, và cảm biến từ trong ampe kìm sẽ cảm nhận được trường từ này và tạo ra một tín hiệu tương ứng. Tín hiệu này sau đó được chuyển đổi thành giá trị dòng điện tương ứng và hiển thị trên màn hình của ampe kìm.

Điều quan trọng cần lưu ý là ampe kìm chỉ đo được dòng điện chạy qua một dây dẫn duy nhất. Nếu có nhiều dây dẫn chạy song song, dòng điện sẽ phân tán và không thể đo chính xác bằng ampe kìm. Để đảm bảo kết quả đo chính xác, người dùng cần chắc chắn rằng chỉ có một dây dẫn được chạy qua ampe kìm trong quá trình đo.

Các loại Ampe kìm đo thông mạch tốt nhất

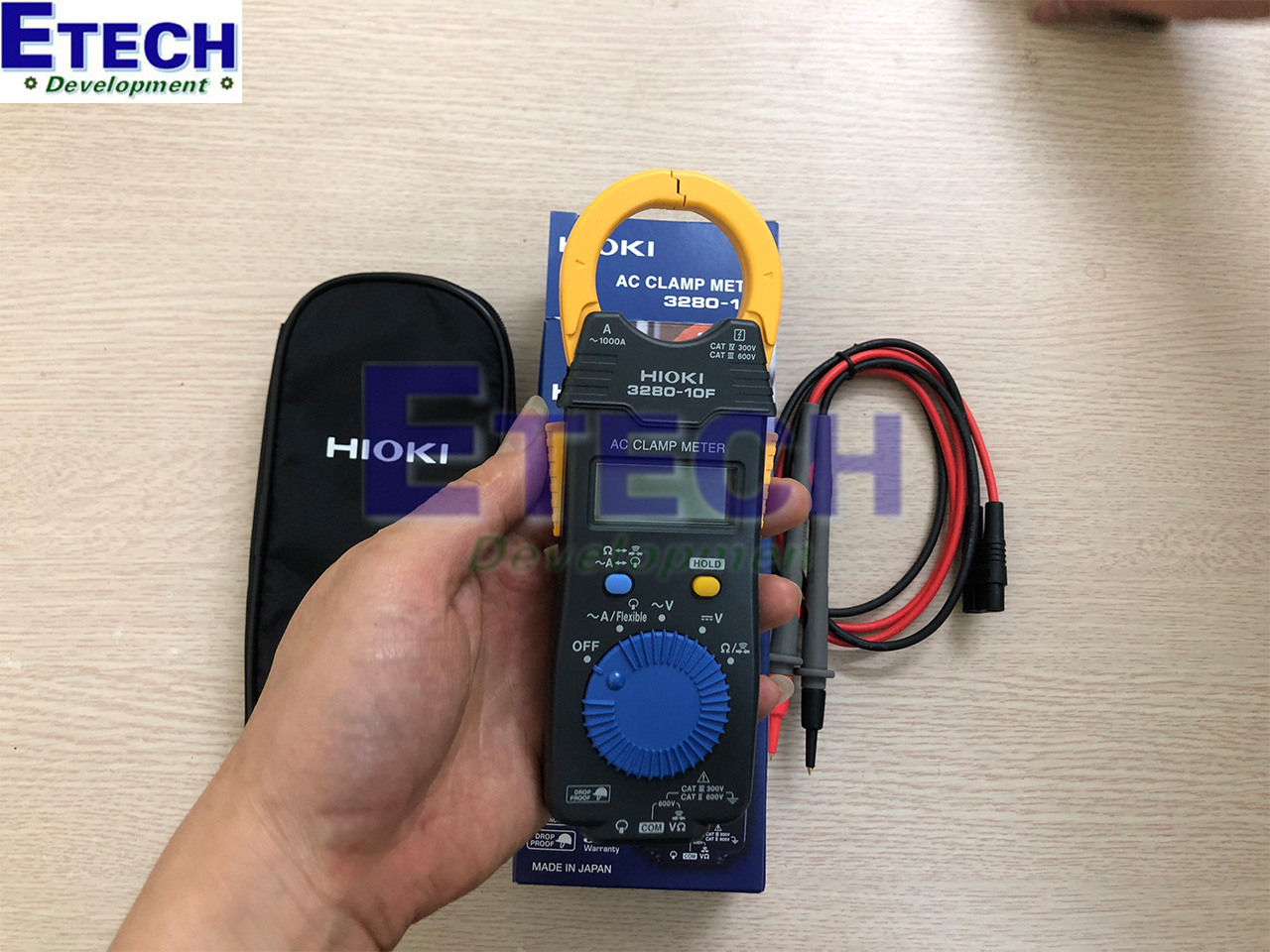

Ampe kìm Hioki 3280-10F

Các dòng ampe kìm hioki thường có độ chính xác cao và được thiết kế hiện đại nên Hioki 3280-10F mang lại khả năng đo thông mạch vượt trội. Với dải đo rộng và chức năng True-RMS, nó cho phép đo chính xác ngay cả trong môi trường điện áp biến đổi.

Thông tin kỹ thuật

ACA: 42.00 A / 420,0 A / 1000 A (± 1,5% RDG. ± 5 .)
AC V: 4.200 V đến 600 V, 4 dãy (± 1,8% rdg. dgt ± 7). Từ 50-60 Hz:
DC V 420,0 mV đến 600 V, 5 dãy (± 1,0% rdg. dgt ± 3).Từ 45 Hz đến 500 Hz
Đường kính kìm đo φ33 mm (1.30 "),
Điện trở: 420,0 Ω đến 42,00 MΩ, 6 dãy (± 2,0% rdg. dgt ± 4).
Đo thông mạch: 50 Ω ±40 Ω

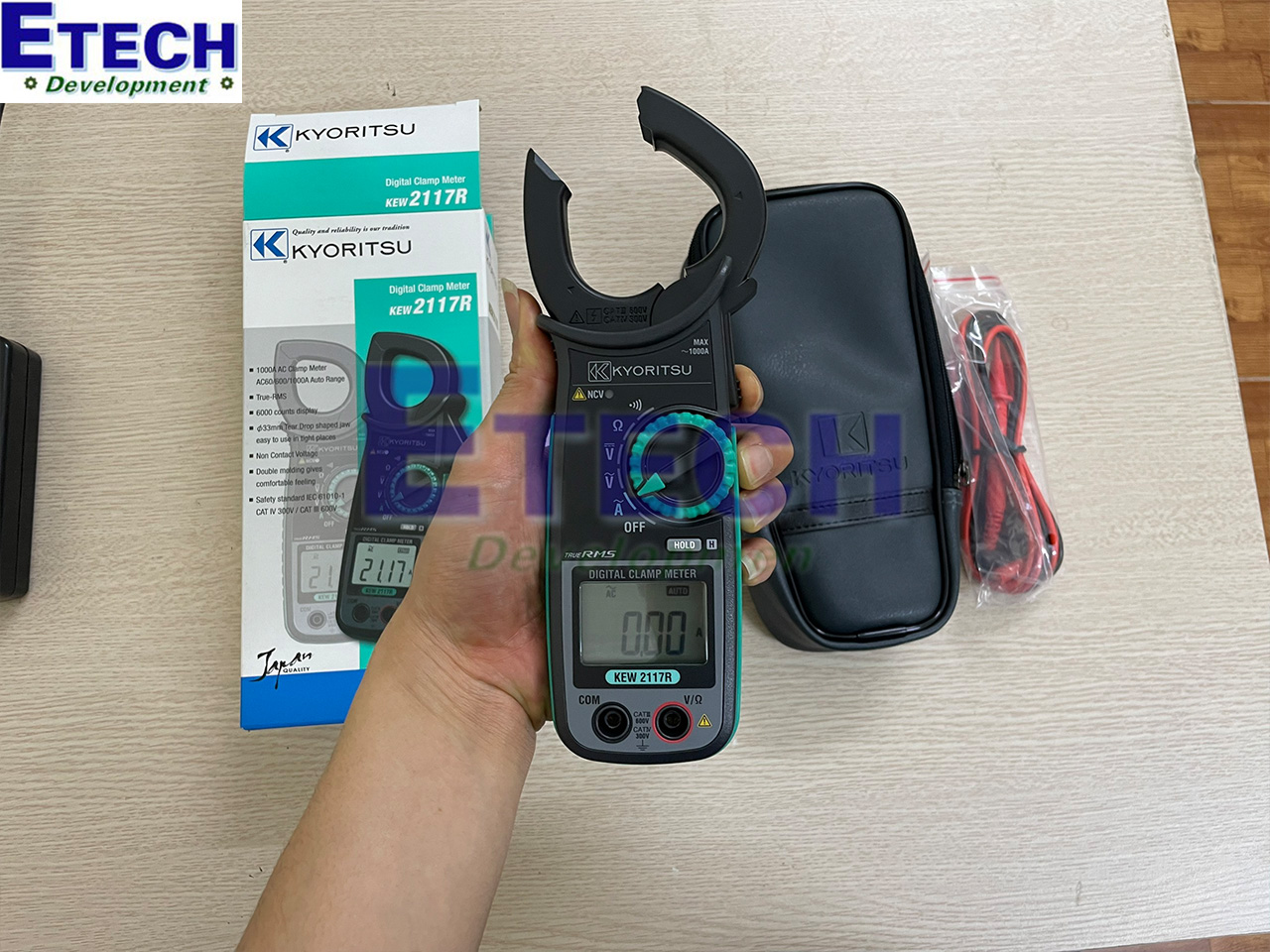

Ampe kìm Kyoritsu 2117R

Kyoritsu 2117R là thiết bị đo thông mạch hiệu quả của thương hiệu ampe kìm kyoritu được thiết kế với công nghệ tiên tiến, ampe kìm Kyoritsu 2117R không chỉ cung cấp khả năng đo thông mạch chính xác mà còn đảm bảo tính ổn định và độ tin cậy trong mọi điều kiện làm việc.

Thông tin kỹ thuật

True Rms
- AC A:    60.00/600.0/1000A
    ±1.5%rdg±4dgt [45 - 65Hz]
    ±2.0%rdg±5dgt [40 - 1kHz]

- AC V: 60.00/600.0V
    ±1.0%rdg±2dgt [45 - 65Hz] (600V)
    ±1.5%rdg±4dgt [40 - 1kHz]

- DC V : 60.00/600.0V
    ±1.0%rdg±3dgt (60V)
    ±1.2%rdg±3dgt (600V)

- Ω: 600.0Ω/6.000/60.00/600.0kΩ
    ±1.0%rdg±5dgt (600Ω)
    ±2.0%rdg±3dgt (6/60/600kΩ)

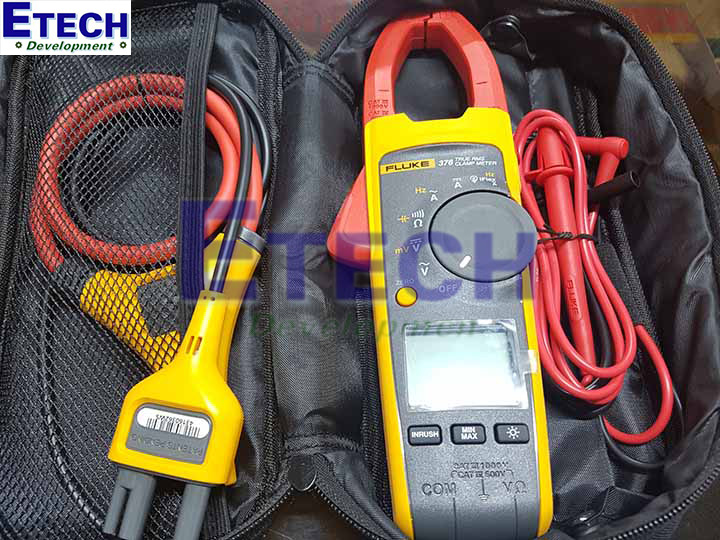

Ampe kìm True-RMS kèm iFlex FLUKE 376FC

HIện nay các dòng thiết bị Ampe kìm Fluke có công nghệ True-RMS tiên tiến và thiết kế linh hoạt của iFlex, nên loại model FLUKE 376FC mang lại khả năng đo thông mạch đa dạng và chính xác. FLUKE 376FC giúp cung cấp khả năng đo hiệu suất cao trong mọi ứng dụng, từ nhà máy đến công trường.

Thông tin kỹ thuật

- Dòng điện AC qua kẹp
Dải đo : 999,9 A
Độ phân giải : 0,1 A
Độ chính xác: 2% ± 5 chữ số (10 Hz đến 100 Hz)
                      2,5% ± 5 chữ số (100-500 Hz)
Hệ số Crest (50 Hz / 60 Hz) : 3 @ 500 A
                                              2,5 @ 600 A
Thêm 2% cho C.F. > 2

- Dòng điện AC qua đầu dò dòng mềm
Dải đo : 2500 A
Độ phân giải : 0,1 A (≤ 600 A)
                      1 A (≤ 2500 A)
Độ chính xác : 3% ± 5 chữ số (5 - 500 Hz)
Hệ số Crest (50 / 60Hz) : 3.0 ở 1100 A
                                        2,5 ở 1400 A
                                        1,42 ở 2500 A

Kết luận

Cách đo thông mạch bằng ampe kìm là một phương pháp đơn giản và hiệu quả để kiểm tra dòng điện trong mạch điện. Với khả năng linh hoạt và đa dạng của ampe kìm, người dùng có thể áp dụng phương pháp này trong nhiều hoàn cảnh khác nhau, từ công nghiệp đến gia đình, từ việc kiểm tra dây dẫn đến đo thông mạch của các thiết bị điện. Chính vì vậy, cách đo thông mạch bằng ampe kìm được coi là phương pháp hữu ích và không thể thiếu đối với các kỹ thuật viên và nhà điện lực.
