Cách đọc đồng hồ vạn năng điện tử hiển thị số

Đồng hồ vạn năng điện tử là thiết bị đo lường điện phổ biến, được sử dụng để kiểm tra và xác định các thông số như điện áp, dòng điện, điện trở và các tính năng khác. Tuy nhiên, để sử dụng hiệu quả, việc biết cách đọc đồng hồ vạn năng điện tử hiển thị số đúng cách là rất quan trọng. Dưới đây là hướng dẫn chi tiết giúp bạn hiểu và đọc kết quả đo lường một cách nhanh chóng, chính xác.

Cách đọc đồng hồ vạn năng điện tử hiển thị số dễ dàng

1. Kiểm tra điện áp xoay chiều (AC) hoặc một chiều (DC) trên đồng hồ vạn năng

Khi đo điện áp, biểu tượng "V" là ký hiệu cho điện áp. Nếu chữ "V" đi kèm với dấu ~ (dấu ngã), đó là biểu thị điện áp xoay chiều (AC), thường gặp trong các mạch điện gia đình. Còn nếu chữ "V" đi kèm với dấu gạch ngang hoặc một đường thẳng có dấu chấm phía dưới, đó là điện áp một chiều (DC), như trong các loại pin.

Điện áp xoay chiều (AC) phổ biến trong hầu hết mạch điện gia đình. Tuy nhiên, một số thiết bị chuyển đổi từ AC sang DC qua các linh kiện như transistor, vì vậy, khi đo, hãy luôn kiểm tra ký hiệu để biết chắc bạn đang đo loại điện áp nào.

• Điện áp xoay chiều (AC): Thông thường, đồng hồ vạn năng sẽ có ký hiệu như V~, ACV, hoặc VAC cho chế độ đo AC.
• Điện áp một chiều (DC): Để đo DC, chỉnh đồng hồ về chế độ có ký hiệu V–, V---, DCV hoặc VDC.

2. Chuyển đồng hồ vạn năng sang chế độ đo cường độ dòng điện

Cường độ dòng điện có đơn vị là ampe (A). Tùy vào loại mạch bạn đang đo, hãy chọn chế độ phù hợp để đo dòng điện xoay chiều (AC) hoặc một chiều (DC). Lưu ý rằng các đồng hồ vạn năng chỉ thị kim (analog) thường không có chức năng đo cường độ dòng điện.

• Dòng điện xoay chiều (AC): Các ký hiệu thường gặp là A~, ACA, hoặc AAC.
• Dòng điện một chiều (DC): Ký hiệu thường bao gồm A–, A---, DCA hoặc ADC.

3. Chuyển sang chế độ đo điện trở

Chế độ đo điện trở được biểu thị bằng ký hiệu chữ cái Hy Lạp Ω (omega), đại diện cho đơn vị ôm. Trong một số đồng hồ vạn năng cũ, chức năng đo điện trở có thể được ký hiệu là R.

4. Sử dụng chế độ DC+ và DC-

Nếu đồng hồ vạn năng của bạn có các cài đặt DC+ và DC-, hãy chọn DC+ khi đo dòng điện một chiều. Trong trường hợp màn hình không hiển thị chỉ số và bạn nghi ngờ kết nối nhầm cực, hãy chuyển sang DC- để điều chỉnh mà không cần đổi lại vị trí que đo.

Tham khảo: Hướng dẫn cách sử dụng đồng hồ vạn năng điện tử hiển thị số

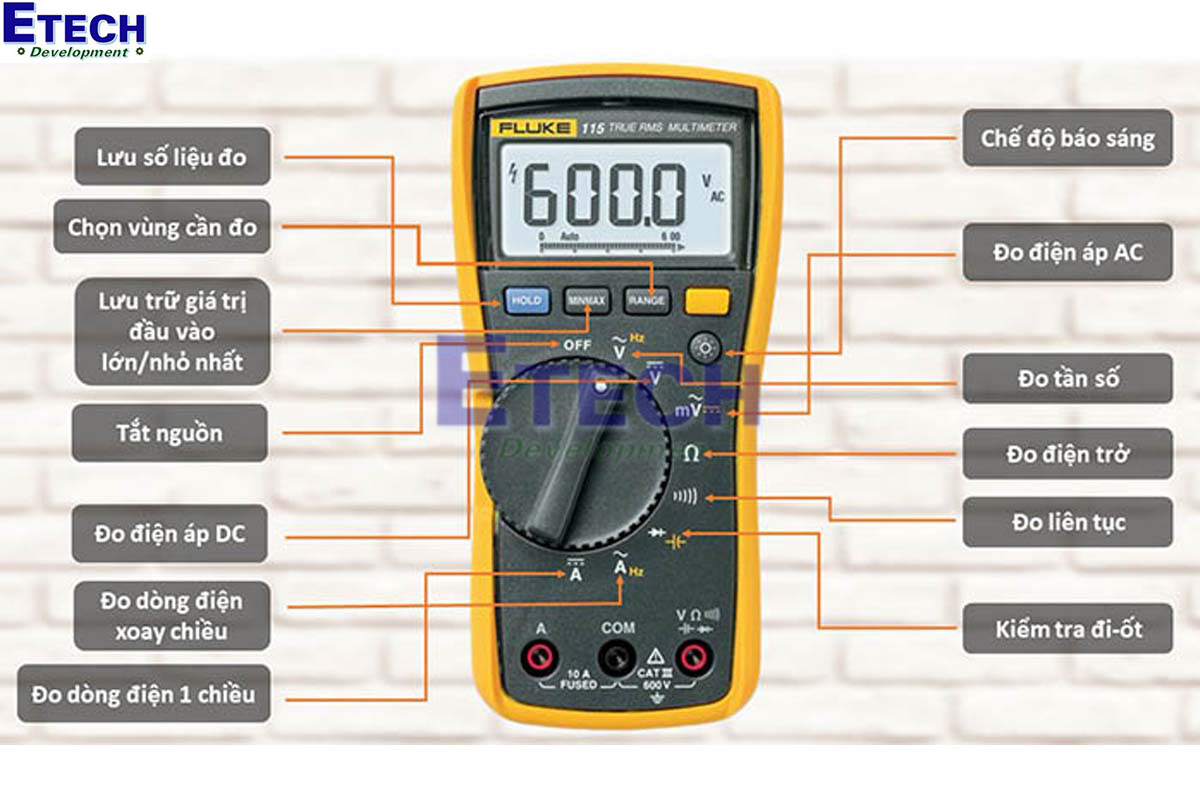

5. Hiểu các ký hiệu bổ sung

Nếu bạn thấy nhiều cài đặt liên quan đến điện áp, dòng điện, và điện trở, hãy kiểm tra sách hướng dẫn để hiểu rõ các chức năng và phạm vi đo. Hầu hết đồng hồ vạn năng đều có thêm các tính năng hữu ích khác:

• ))) hoặc các đường cong song song: biểu thị chế độ kiểm tra liên tục. Ở chế độ này, đồng hồ sẽ phát ra âm báo nếu hai đầu dò kết nối.
• Mũi tên chỉ sang phải kèm dấu thập: ký hiệu cho đo diode, dùng để kiểm tra kết nối của mạch điện một chiều.
• Hz: đại diện cho Hertz, đơn vị đo tần số cho dòng AC.
• –|(–: ký hiệu cho đo điện dung, cho phép kiểm tra mức điện tích của tụ điện.

Các ký hiệu này giúp bạn tận dụng tối đa chức năng của đồng hồ vạn năng khi thực hiện nhiều phép đo khác nhau.

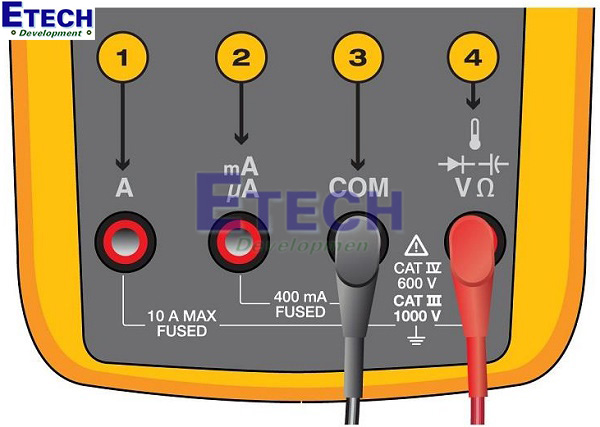

6. Đọc và hiểu ký hiệu trên các cổng kết nối

Hầu hết các đồng hồ vạn năng đều có ba cổng hoặc khe cắm để kết nối que đo. Đôi khi các cổng này được đánh dấu bằng các ký hiệu để chỉ rõ chức năng của chúng. Nếu ký hiệu không rõ ràng, bạn có thể tham khảo hướng dẫn dưới đây:

• Cổng COM (Common): Luôn cắm que đo màu đen vào cổng này, còn được gọi là cổng nối đất, để kết nối với cực âm của mạch.
• Đo điện áp và điện trở: Cắm que đo màu đỏ vào cổng có ký hiệu cho dòng điện nhỏ nhất, thường là mA (miliampe) hoặc các chỉ số tương đương.
• Đo dòng điện: Khi đo dòng điện, cắm que đo màu đỏ vào cổng tương ứng với mức dòng điện dự kiến. Đối với mạch điện áp thấp, chọn cổng có cầu chì định mức tối đa 200mA. Còn với dòng điện cao hơn, hãy dùng cổng dành cho 10A để đảm bảo an toàn và chính xác trong phép đo.

Lưu ý khi đọc đồng hồ vạn năng điện tử

• Chọn đúng chế độ đo: Chọn sai chế độ có thể làm hỏng đồng hồ hoặc gây ra kết quả không chính xác.
• Cẩn thận khi đo dòng điện cao: Không nên đo dòng cao vượt quá mức cho phép, vì điều này có thể làm hỏng đồng hồ.
• Đọc giá trị chính xác: Đảm bảo đọc giá trị đo trên màn hình LCD mà không che khuất tầm nhìn.
• Tắt nguồn sau khi sử dụng: Để tiết kiệm pin, luôn tắt đồng hồ sau khi sử dụng.

Xem thêm: Công dụng của đồng hồ vạn năng có những gì?

Một số đồng hồ vạn năng điện tử dễ đọc thông số

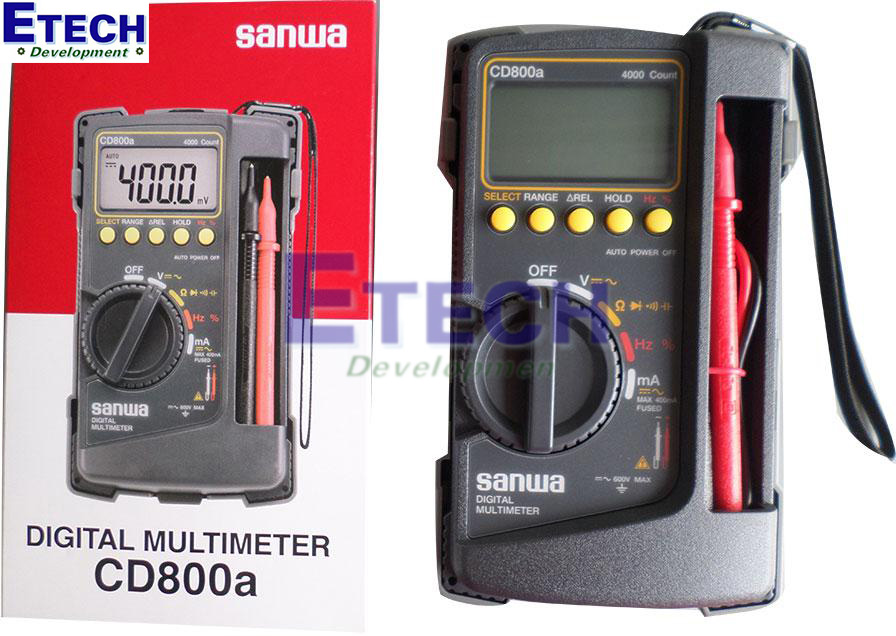

Nếu bạn mới bắt đầu học cách đọc đồng hồ vạn năng điện tử, có thể tham khảo một số dòng đồng hồ vạn năng dễ sử dụng và phổ biến như Sanwa CD800A, Fluke 15B+, và Hioki 3244-60. Các dòng sản phẩm này có thiết kế trực quan, dễ thao tác và độ bền cao.

Kết luận

Việc biết cách đọc đồng hồ vạn năng điện tử hiển thị số không chỉ giúp bạn dễ dàng kiểm tra và đo lường các thông số điện mà còn đảm bảo an toàn khi làm việc với các thiết bị điện. Hy vọng với các bước và lưu ý trên, bạn sẽ tự tin sử dụng đồng hồ vạn năng điện tử và có được kết quả đo chính xác.
