Hướng dẫn cách sử dụng đồng hồ vạn năng điện tử hiển thị số

Bạn có đang sử dụng đồng hồ vạn năng dạng số nhưng không chắc chắn về cách đo chính xác hoặc lo lắng về việc có thể làm hỏng thiết bị? Đừng lo! Với hướng dẫn cách sử dụng đồng hồ vạn năng điện tử hiển thị số chi tiết dưới đây, bạn sẽ nắm vững cách sử dụng đồng hồ vạn năng chỉ trong vài phút. Từ đo điện áp, dòng điện đến kiểm tra thông mạch, chúng tôi sẽ giúp bạn tự tin thực hiện các phép đo một cách chính xác, an toàn và dễ dàng như một chuyên gia!

Hướng dẫn cách sử dụng đồng hồ vạn năng điện tử hiển thị số

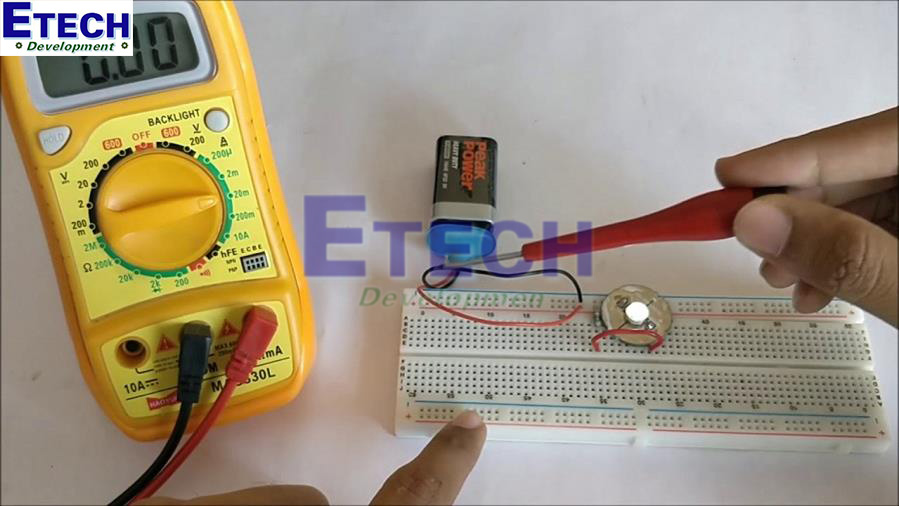

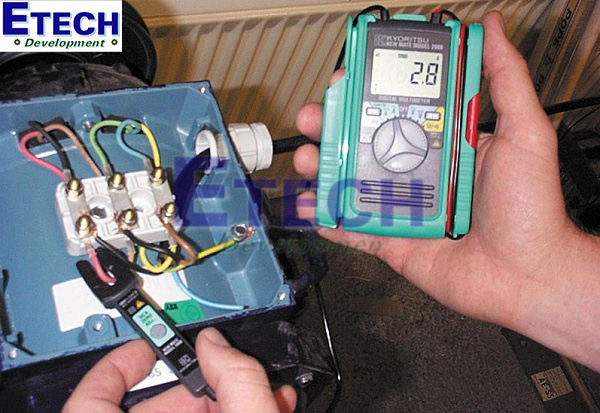

Cách đo dòng điện bằng đồng hồ vạn năng điện tử

Để đo dòng điện trong một mạch thí nghiệm một cách an toàn và chính xác, bạn cần tuân theo các bước sau:

Các bước thực hiện:

• Bước 1: Chuyển đồng hồ vạn năng sang thang đo dòng điện cao nhất. Điều này giúp bảo vệ đồng hồ khỏi bị hỏng nếu dòng điện cao hơn dự kiến.
• Bước 2: Kết nối que đo của đồng hồ nối tiếp với mạch, que đỏ về cực dương và que đen về cực âm. Nếu kim đồng hồ chỉ ở mức quá thấp, bạn có thể giảm dần thang đo để đọc chính xác hơn.
• Bước 3: Chuyển sang thang đo DC.A – 250mA (hoặc thang phù hợp với dòng điện cần đo).
• Bước 4: Tắt nguồn điện của mạch thí nghiệm trước khi kết nối đồng hồ.
• Bước 5: Mắc que đỏ của đồng hồ vào cực dương (+) và que đen vào cực âm (-) của mạch, đảm bảo đồng hồ được mắc nối tiếp với mạch thí nghiệm.
• Bước 6: Bật lại nguồn điện cho mạch thí nghiệm.
• Bước 7: Đọc kết quả đo trên màn hình LCD của đồng hồ.

Lưu ý khi đo dòng điện:

• Chỉ đo được dòng điện nhỏ hơn giá trị tối đa của thang đo đã chọn. Nếu dòng điện cao hơn, bạn cần điều chỉnh thang đo hoặc sử dụng các thiết bị đo khác.
• Khi đo, đồng hồ vạn năng phải được mắc nối tiếp với mạch, không phải song song như khi đo điện áp hay điện trở.

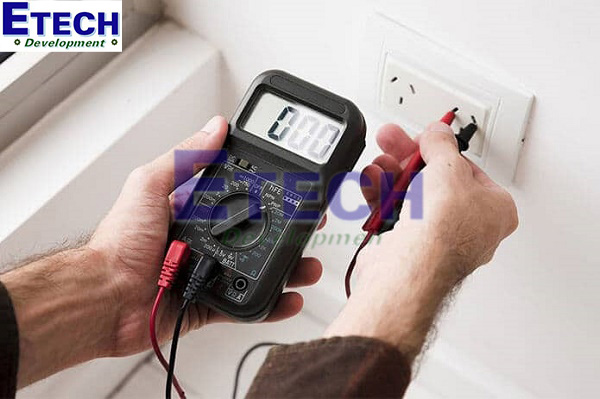

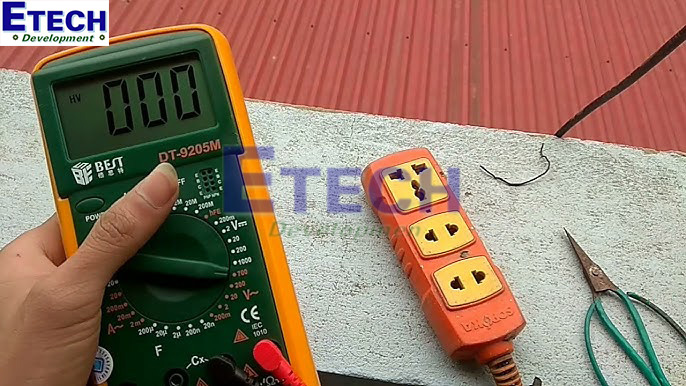

Hướng dẫn sử dụng đồng hồ vạn năng điện tử để đo điện áp xoay chiều (AC)

• Bước 1: Chuyển thang đo về chế độ AC. Các thang đo AC trên đồng hồ thường được ký hiệu bằng "V~" hoặc "ACV".
• Bước 2: Cắm que đen vào cổng chung (COM) và que đỏ vào cổng V/Ω.
• Bước 3: Đảm bảo que đen cắm vào cổng COM và que đỏ cắm vào cổng V/Ω (+).
• Bước 4: Chọn thang đo cao hơn giá trị điện áp cần đo. Ví dụ, nếu cần đo điện áp 220V, hãy đặt thang đo AC lên 250V.
• Bước 5: Đặt hai que đo vào hai điểm cần đo điện áp. Không cần quan tâm đến cực tính khi đo AC.
• Bước 6: Đọc kết quả hiển thị trên màn hình của đồng hồ.

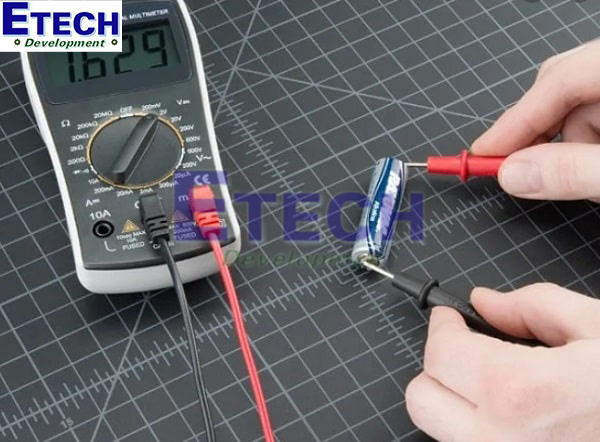

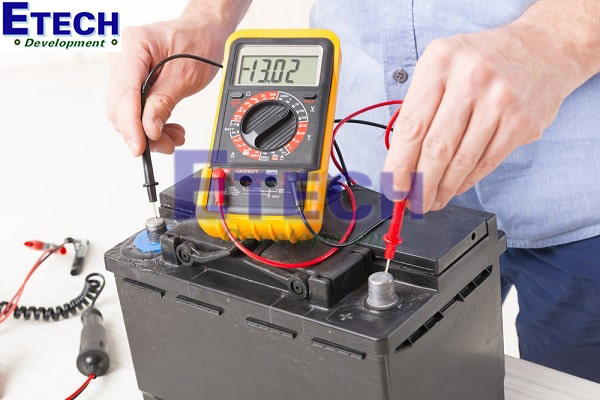

Hướng dẫn sử dụng đồng hồ vạn năng điện tử để đo điện áp một chiều (DC)

• Bước 1: Chuyển thang đo về chế độ DC. Các thang đo DC thường được ký hiệu bằng "V-" hoặc "DCV".
• Bước 2: Cắm que đen vào cổng chung (COM) và que đỏ vào cổng V/Ω.
• Bước 3: Đảm bảo que đen cắm vào cổng COM và que đỏ cắm vào cổng V/Ω (+).
• Bước 4: Chọn thang đo cao hơn giá trị điện áp cần đo. Ví dụ, nếu cần đo điện áp DC 220V, hãy đặt thang đo DC lên 250V.
• Bước 5: Đặt que đỏ vào cực dương (+) và que đen vào cực âm (-) của nguồn điện. Điều này quan trọng khi đo điện áp một chiều.
• Bước 6: Đọc kết quả hiển thị trên màn hình của đồng hồ.

Hướng dẫn sử dụng đồng hồ vạn năng điện tử để đo tụ điện

Để kiểm tra độ phóng nạp và tình trạng hoạt động của tụ điện, bạn có thể sử dụng thang đo điện trở trên đồng hồ vạn năng.

• Đối với tụ hóa: Sử dụng thang x1 Ohm hoặc x10 Ohm.
• Đối với tụ gốm: Sử dụng thang x1K Ohm hoặc x10K Ohm.

Khi đo, kết quả sẽ cho bạn biết tình trạng của tụ điện theo các dấu hiệu sau:

• Tụ C1 còn tốt: Kim đồng hồ sẽ phóng nạp, tức là kim lên rồi từ từ trở về.
• Tụ C2 bị dò: Kim lên nhưng không trở về vị trí ban đầu.
• Tụ C3 bị chập: Kim đồng hồ lên đến vạch 0 Ohm và không trở về.

Lưu ý khi đo tụ điện

• Khi đo độ phóng nạp của tụ, bạn cần đảo chiều que đo vài lần để quan sát quá trình phóng nạp chính xác hơn.
• Với tụ hóa, các trường hợp bị dò hoặc chập khá hiếm. Tụ hóa thường hỏng do bị khô. Để đánh giá chính xác tình trạng của tụ hóa, nên so sánh kết quả đo với một tụ có điện dung tương tự.

Cách sử dụng đồng hồ vạn năng điện tử để đo điện trở

Để đo điện trở một cách chính xác, bạn cần thực hiện theo các bước sau:

• Bước 1: Chuyển đồng hồ vạn năng sang thang đo điện trở (ký hiệu Ω).
• Bước 2: Cắm que đen vào cổng chung (COM) và que đỏ vào cổng V/Ω.
• Bước 3: Đảm bảo que đen cắm vào cổng COM và que đỏ cắm vào cổng V/Ω (+).
• Bước 4: Đặt hai que đo vào hai đầu của điện trở (kết nối song song). Chọn thang đo sao cho kim đồng hồ dịch chuyển khoảng ½ thang đo, để đạt độ chính xác cao nhất.
• Bước 5: Đo lại điện trở một lần nữa để xác nhận kết quả chính xác.
• Bước 6: Đọc kết quả đo trên màn hình hiển thị của đồng hồ.

Lưu ý khi đo điện trở

• Không đo điện trở khi mạch đang có điện: Trước khi đo, bạn cần tắt nguồn để đảm bảo an toàn và kết quả chính xác.
• Khi đo điện trở nhỏ (dưới 10Ω): Đảm bảo que đo và chân điện trở tiếp xúc tốt, nếu không kết quả sẽ không chính xác.
• Khi đo điện trở lớn (trên 10kΩ): Tránh chạm tay vào cả hai que đo cùng lúc để không làm giảm giá trị đo.
• Không để đồng hồ ở thang đo điện trở khi đo điện áp hoặc dòng điện: Điều này có thể làm hỏng đồng hồ ngay lập tức.

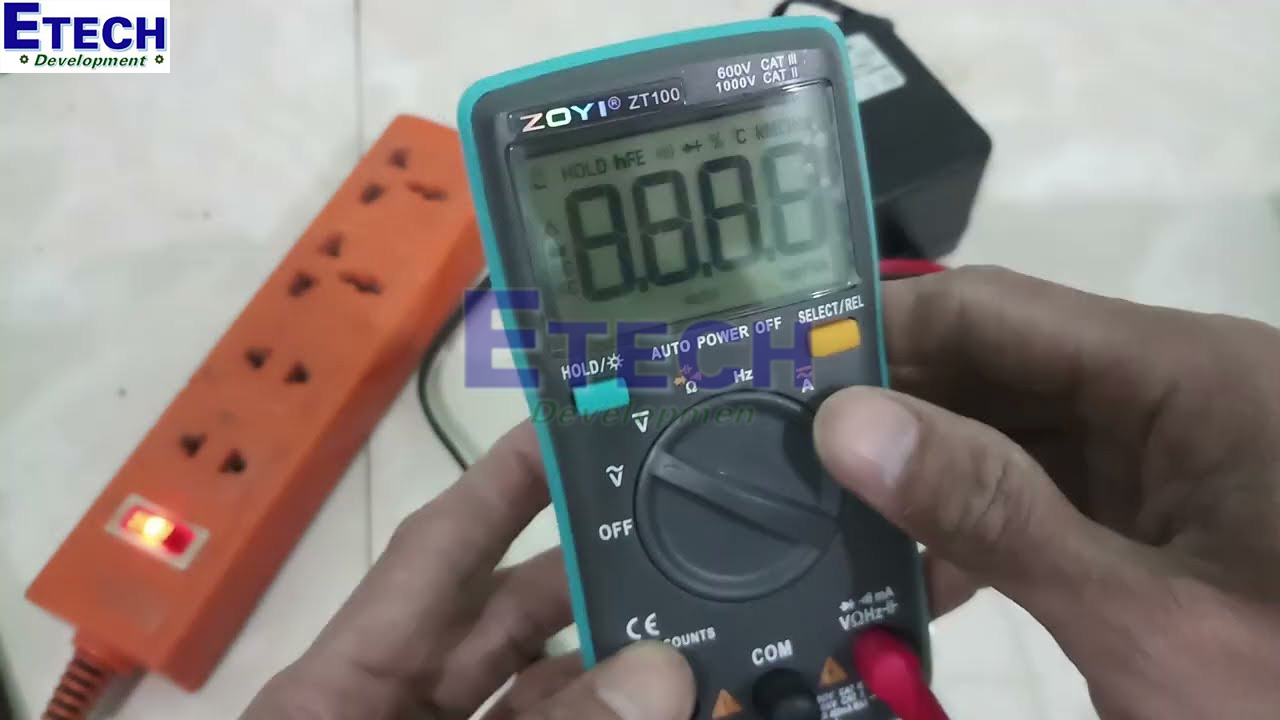

Hướng dẫn sử dụng tính năng NCV của đồng hồ vạn năng

Tính năng NCV (Non-Contact Voltage) là một công cụ tuyệt vời được tích hợp trong nhiều đồng hồ vạn năng (VOM) hiện đại, cho phép bạn kiểm tra điện áp mà không cần chạm trực tiếp vào dây điện hay thiết bị. Tính năng này hoạt động giống như một bút thử điện cảm ứng, giúp bạn nhanh chóng phát hiện nguồn điện trong ổ cắm, đường dây ẩn, hay kiểm tra sự rò rỉ điện mà không gây nguy hiểm. Hãy cùng khám phá cách sử dụng tính năng NCV hiệu quả nhất!

Các bước sử dụng tính năng NCV:

Bước 1: Vặn núm điều chỉnh của đồng hồ về vị trí NCV.
Bước 2: Đưa đầu của đồng hồ vạn năng đến các khu vực cần kiểm tra, chẳng hạn như ổ điện, dây điện âm tường hoặc các thiết bị điện.
Bước 3: Nghe âm báo "bíp bíp" hoặc quan sát màn hình hiển thị.

• Nếu gần nơi có điện mạnh, âm báo sẽ lớn và liên tục.
• Điện áp được biểu thị trên màn hình với các vạch ngang từ 1 (yếu nhất) đến 4 (mạnh nhất).

Lưu ý:

• NCV rất hữu ích để phát hiện nhanh nguồn điện trong các khu vực khó tiếp cận hoặc kiểm tra độ an toàn của thiết bị trước khi sửa chữa.

Lưu ý khi sử dụng đồng hồ vạn năng

• Không bao giờ để thang đo điện trở hoặc dòng điện khi muốn đo điện áp xoay chiều (AC). Điều này có thể làm hỏng đồng hồ ngay lập tức.
• Nếu nhầm thang đo dòng điện khi đo nguồn AC, đồng hồ của bạn có thể bị hỏng nghiêm trọng.
• Nhầm thang đo điện trở khi đo nguồn AC có thể làm hỏng các điện trở bên trong đồng hồ.
• Nếu để thang đo điện áp DC và đo vào nguồn AC, kim đồng hồ sẽ không báo, nhưng đồng hồ không bị hỏng.
• Ngược lại, nếu đặt thang đo AC để đo nguồn DC, kim sẽ không lên nhưng đồng hồ vẫn an toàn.
• Đặt nhầm thang đo dòng điện khi đo điện áp DC có thể gây hỏng đồng hồ.
• Nếu để thang đo điện trở khi đo điện áp DC, đồng hồ sẽ bị hỏng các điện trở bên trong.

Xem thêm: Tư vấn nên mua đồng hồ vạn năng loại nào tốt nhất?

Cách đọc trị số dòng điện và điện áp khi đo

Việc đọc đúng trị số dòng điện và điện áp là yếu tố quan trọng khi sử dụng đồng hồ vạn năng điện tử dạng số, đặc biệt đối với loại đồng hồ hiển thị bằng kim. Dưới đây là một số mẹo giúp bạn đọc chính xác các giá trị này.

Cách đọc điện áp DC

Khi đo điện áp một chiều (DC), bạn sẽ đọc giá trị trên vạch chỉ số DCV. Cách đọc phụ thuộc vào thang đo mà bạn chọn trên đồng hồ:

• Nếu bạn đặt thang đo ở 250V, hãy đọc trên vạch có giá trị tối đa là 250.
• Tương tự, nếu bạn chọn thang đo 10V, hãy đọc trên vạch có giá trị tối đa là 10.
• Trường hợp thang đo là 1000V nhưng không có vạch ghi giá trị 1000, bạn đọc trên vạch có giá trị Max = 10, sau đó nhân giá trị đo được với 100.

Cách đọc điện áp AC

Việc đọc điện áp xoay chiều (AC) tương tự như đo DC, nhưng bạn sẽ đọc trên vạch AC:

• Nếu thang đo đặt ở 250V, mỗi chỉ số trên vạch 10 tương đương với 25V.
• Đối với các thang đo khác, bạn tính theo tỷ lệ tương ứng với thang đo đã chọn.

Cách đọc dòng điện

Khi đo dòng điện, bạn đọc trị số tương tự như cách đọc khi đo điện áp, tùy thuộc vào thang đo mà bạn đã cài đặt.

Tuân thủ đúng các lưu ý trên sẽ giúp bảo vệ đồng hồ vạn năng của bạn và đảm bảo các phép đo được thực hiện chính xác.

Thông tin tổng quan về đồng hồ vạn năng điện tử hiển thị số

Khái niệm về đồng hồ vạn năng điện tử

Đồng hồ vạn năng điện tử là thiết bị đo lường đa chức năng, có khả năng kiểm tra nhiều thông số liên quan đến điện. Được thiết kế dưới dạng thiết bị cầm tay nhỏ gọn, đồng hồ này rất tiện lợi cho việc sử dụng trong nhiều tình huống. Cấu tạo của đồng hồ vạn năng thường bao gồm hai bộ phận chính: thân máy và que đo. Que đo là bộ phận tiếp xúc trực tiếp với điểm hoặc thiết bị cần kiểm tra, trong khi thân máy là nơi chứa các linh kiện điện tử để phân tích dữ liệu. Trên thân máy, bạn sẽ tìm thấy các phím chức năng cùng màn hình hiển thị kết quả đo.

Các chức năng chính của đồng hồ vạn năng điện tử

• Đo điện áp (AC và DC): Đo các loại điện áp xoay chiều và điện áp một chiều.
• Kiểm tra thông mạch: Xác định tính liên tục của mạch điện.
• Đo dòng điện: Đo lượng dòng điện chạy qua mạch.
• Đo điện trở: Đánh giá giá trị điện trở của các linh kiện.

Ngoài các chức năng cơ bản, một số model đồng hồ vạn năng hiện đại, như của thương hiệu Hioki, còn có khả năng đo nhiệt độ, tụ điện, tần số, và độ dẫn điện, mở rộng khả năng ứng dụng của thiết bị trong nhiều lĩnh vực khác nhau.

Xem thêm: Đồng hồ vạn năng là gì? Cấu tạo, chức năng, sử dụng và ứng dụng

Kết luận

Với hướng dẫn chi tiết về cách sử dụng đồng hồ vạn năng điện tử hiển thị số, bạn đã có trong tay những kỹ năng cần thiết để thực hiện các phép đo một cách chính xác và an toàn. Dù là kiểm tra điện áp, dòng điện, điện trở hay thông mạch, việc nắm vững các bước và lưu ý sẽ giúp bạn tận dụng tối đa tính năng của đồng hồ vạn năng. Hãy luôn tuân thủ các nguyên tắc an toàn và đảm bảo rằng bạn sử dụng đồng hồ vạn năng đúng cách để đạt được kết quả tốt nhất trong mọi tình huống.
