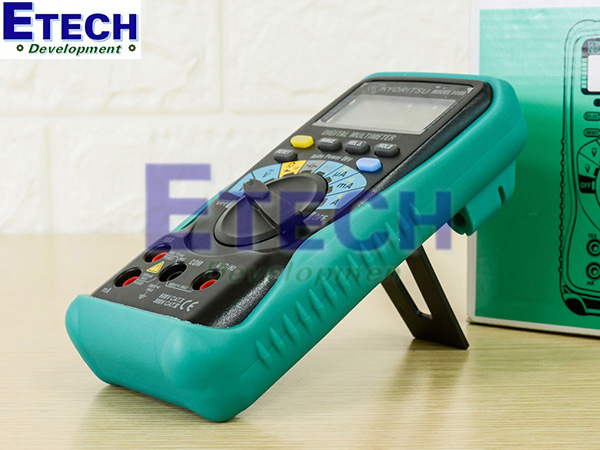

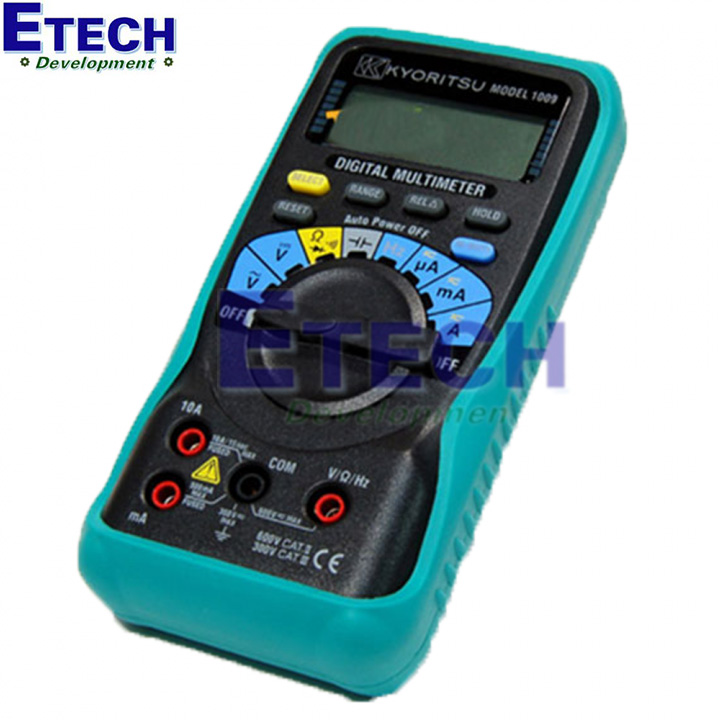

Đồng hồ vạn năng Kyoritsu 1009, đến từ thương hiệu danh tiếng Kyoritsu của Nhật Bản, nổi bật với khả năng chống va đập vượt trội, ngay cả khi bị rơi, nhờ vào vật liệu chất lượng cao. Với thiết kế nhỏ gọn và linh hoạt, Kyoritsu 1009 là dòng đồng hồ vạn năng dễ dàng sử dụng và mang lại trải nghiệm đo lường chính xác. Màn hình LCD sắc nét của thiết bị giúp hiển thị kết quả rõ ràng và dễ đọc, nâng cao hiệu quả công việc của người dùng. Hãy cùng tìm hiểu về các đặc điểm nổi bật và ứng dụng của đồng hồ vạn năng KYORITSU 1009 trong bài viết dưới đây.
Thông tin đồng hồ vạn năng KYORITSU 1009
Thương hiệu:
Kyoritsu
Xuất xứ thương hiệu:
Nhật Bản
Sản xuất:
Trung Quốc
Hiệu suất:
0.1~99.9% (Pulse width/Pulse period) ±2.5%±5 dgt
Kích thước:
155 × 75 × 33 mm
Điện áp DC
400mV/4/40/400/600V ( trở kháng đầu vào 10MΩ)
400mV/4/40/400V, độ chính xác: ±0.6%rdg±4dgt
600V, độ chính xác: ±1.0%rdg±4dgt
Điện áp AC
400mV/4/40/400/600V ( trở kháng đầu vào 10MΩ)
20 – 400mV, độ chính xác: ±1.6%rdg±4dgt
4/40V, độ chính xác: ±1.3%rdg±4dgt
400/600V, độ chính xác: ±1.6%rdg±4dgt
Dòng điện DC
400/4000µA/40/400mA/4/10A
400/4000µA, độ chính xác: ±2.0%rdg±4dgt
40/400mA, độ chính xác: ±1.0%rdg±4dgt
4/10A, độ chính xác: ±1.6%rdg±4dgt
Dòng điện AC
400/4000µA/40/400mA/4/10A
400/4000µA, độ chính xác: ±2.6%rdg±4dgt
40/400mA/4/10A, độ chính xác: ±2.0%rdg±4dgt
Điện trở
400Ω/4/40/400kΩ/4/40MΩ
400Ω/4/40/400kΩ/4MΩ, độ chính xác:±1.0%rdg±4dgt
40MΩ, độ chính xác: ±2.0%rdg±4dgt
Kiểm tra thông mạch
400Ω ( Còi kêu khi điện trở nhỏ hơn 100Ω)
Kiểm tra điốt
Điện áp 1.5V, dòng kiểm tra 0.4mA
Tụ điện
40/400nF/4/40/100µF
Tần số
5.12/51.2/512 Hz/ 5.12/51.2/512 kHz/ 5.12/10 MHz

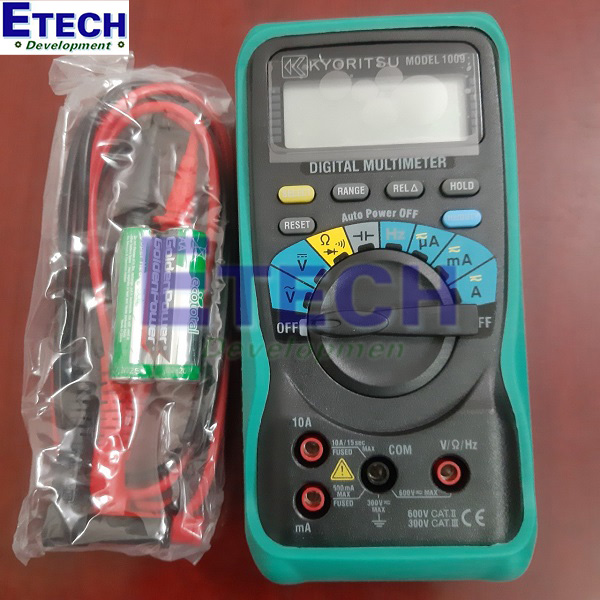

Phụ kiện đi kèm:
Que đo, 2 pin, hướng dẫn sử dụng
Nguồn điện:
R6P (1.5V) x 2
Tiêu chuẩn:
IEC 61010-1 CAT.III 300V
IEC 61010-2-031
IEC 61326
Mã sản phẩm:
1009
Trọng lượng:
260 g
Tính năng đo lường nổi bật
Kyoritsu 1009 nổi bật với khả năng đo lường đa dạng và linh hoạt, đáp ứng mọi nhu cầu kiểm tra và bảo trì điện. Thiết bị có thể đo dòng điện 10A-AC/DC một cách hiệu quả, cùng với các thông số quan trọng khác như:
Điện áp AC
Điện áp DC
Điện trở Ω
Tần số
Thông mạch
Kiểm tra diode
Tụ điện
Với khả năng cung cấp 4000 count, đồng hồ đo Kyoritsu 1009 hiển thị kết quả đo rõ ràng và chính xác. Màn hình LCD lớn giúp người dùng dễ dàng đọc và kiểm tra các thông số trong mạch một cách nhanh chóng. Sự đa dạng trong các phép đo cùng với tính năng linh hoạt giúp Kyoritsu 1009 trở thành công cụ đắc lực cho các kỹ thuật viên và thợ điện.
Chế độ Autorang và Manual Range
Kyoritsu không ngừng cải tiến trong từng sản phẩm của mình, và đồng hồ đo điện Kyoritsu 1009 là minh chứng rõ ràng. Thiết bị này được trang bị hai chế độ đo lường: đo tự động (Autorang) và đo thủ công (Manual Range), mang lại sự linh hoạt tối đa cho người dùng.
Chế Độ Đo Tự Động (Autorang): Cho phép thiết bị tự động chọn phạm vi đo phù hợp, giúp tiết kiệm thời gian và giảm thiểu sai sót khi đo lường.
Chế Độ Đo Thủ Công (Manual Range): Người dùng có thể tự điều chỉnh phạm vi đo theo ý muốn, đảm bảo độ chính xác cao nhất cho các ứng dụng cụ thể.
Đặc biệt, Kyoritsu 1009 còn có khả năng lưu trữ giá trị sau khi đo, mang lại sự tiện lợi tối đa khi cần so sánh các kết quả đo lường. Điều này giúp người dùng dễ dàng theo dõi và phân tích các thông số điện trong quá trình làm việc, tăng cường hiệu suất và hiệu quả công việc.
Hướng dẫn
Sử dụng đồng hồ vạn năng Kyoritsu 1009 rất đơn giản. Tuy nhiên, đối với những người mới tiếp xúc hoặc lần đầu sử dụng sản phẩm, có thể gặp đôi chút khó khăn. Dưới đây là các bước hướng dẫn cụ thể giúp bạn thực hiện đo dòng điện, điện trở... dễ dàng hơn.
Cài Đặt Thang Đo: Đầu tiên, hãy đặt đồng hồ vạn năng Kyoritsu 1009 ở thang đo diode/thông mạch, tương tự như khi bạn kiểm tra thông mạch.
Kết Nối Que Đo: Tiếp theo, cắm que đen của đồng hồ vào cổng chung (COM) và que đỏ vào cổng V/Ω
Kiểm Tra Diode:
Nếu diode được phân cực thuận, sụt áp sẽ có giá trị nhỏ hơn 1, thông thường nằm trong khoảng 0.6V đối với silicon (Si) và 0.4V đối với germanium (Ge).
Nếu diode được phân cực ngược, không có sụt áp và giá trị bằng 1, điều này cho thấy diode hoạt động tốt.
Việc tuân thủ các bước này sẽ giúp bạn sử dụng đồng hồ đo điện Kyoritsu 1009 một cách chính xác và hiệu quả hơn, đảm bảo an toàn và độ chính xác cao trong các phép đo.
Ứng dụng
Đồng hồ vạn năng Kyoritsu 1009 là công cụ không thể thiếu cho những người làm việc trong lĩnh vực kiểm tra điện và điện tử. Sản phẩm này được thiết kế đặc biệt để cung cấp các phép đo chính xác và đáng tin cậy. Màn hình tinh thể lỏng (LCD) của đồng hồ hiển thị kết quả rõ ràng, giúp người dùng dễ dàng đọc và giảm thiểu sai số. Điều này làm cho Kyoritsu 1009 trở thành lựa chọn lý tưởng cho các chuyên gia điện và kỹ thuật viên, đảm bảo an toàn và hiệu quả trong công việc hàng ngày.
