Bút thử điện áp cao tiếp xúc SEW 276HD (3kV ~ 24kV AC; 354 - 1005 mm)

2.465.000₫ (Giá chưa bao gồm Thuế VAT 10%)
Tình trạng: Còn 23 sản phẩm có sẵn.
  • Hãng sản xuất: SEW
  • Model: 276HD
Gọi đặt hàng để được hỗ trợ giá tốt nhất

Bút thử điện áp cao tiếp xúc SEW 276HD

Hãng sản xuất : SEW
Model : 276HD
Xuất xứ : Đài Loan
Điện áp làm việc
+ Điện áp cao : 3kV ~ 24kV AC
+ Điện áp thấp : 80 ~ 600V AC
Tần số làm việc : 50/60Hz

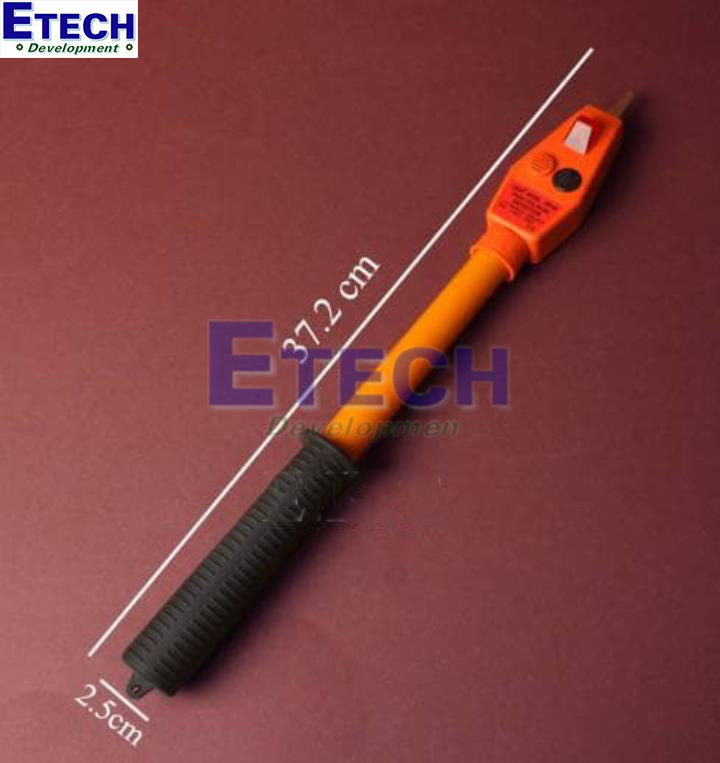

Chiều dài tháo khi thu lại : 354+30mm
Chiều dài khi kéo ra : 1010±30mm
Nhận biết : Đèn LED nhấp nháy và Còi phát tiếng kêu (50dB)
Trở kháng giữa đầu đo và tay cầm (1kV) : > 2GΩ
Chiều dài gậy : 354 - 1005 mm (Kéo dài khi đo)
Chức năng : Phát hiện được điện áp trên dây với điện áp thấp nhất là 80V và cao nhất là 24kV. Được cảnh báo trên còi và LED.
Nhiệt độ làm việc : -10˚ C ~ +50˚C
Tiêu chuẩn : EN61010-1   EN50081-1   EN55082-1En55022   EN61000-4-2   EN61000-4-3
Khối lượng : 180g
Nguồn : Pin LR44 (1.5V)



Thông số chi tiết

● Dải điện áp làm việc:
H.V. : 3kV~24kV AC....giữ phần tay cầm để phát hiện.
L.V. : 80V~600V AC....giữ phần tên trên bảng tên để phát hiện.
● Kiểm tra vận hành: (Điện áp ban đầu)
(a) Khi mở rộng, hãy giữ phần tay cầm.
  Đặt đầu cảm biến tiếp xúc với điện áp
  (250V AC ± 50V). Đèn LED và còi nên
  vận hành.
(b) Khi rút lại, hãy giữ phần bảng tên.
  Đặt đầu cảm biến tiếp xúc với điện áp
  (80V AC trở xuống). Đèn LED và còi nên
  vận hành.
● Khoảng cách bắt đầu vận hành:
Khoảng cách bắt đầu vận hành khi kim loại phía trước được đặt
đưa về gần Ø5mm O.C. dây có phần kẹp được giữ
bằng tay.
Trong đó 24kV / √ 3 (điện áp nối đất)...khoảng 20cm.
Trong đó 6,6kV / √ 3 (điện áp nối đất)...khoảng 3cm.
Trong đó 3,3kV / √ 3 (điện áp nối đất)...khoảng 1cm.
● Độ bền điện môi:
(a) Giữa đầu cảm biến và phần tay cầm: 50kV AC,
  1 phút. (Máy dò phải được mở rộng)
(b) Giữa đầu cảm biến và phần nhãn:
  4kV AC, 1 phút.
● Xây dựng:
Không thấm nước (phát hiện đầu không thấm nước).
● Điện trở cách điện:
Đo điện trở cách điện ở mức cao
máy thử cách điện.
Các diện tích được đo giống như trong điện môi
Bài kiểm tra thể lực.
(a) Giữa đầu cảm biến và phần tay cầm: 1kV.
  (Máy dò phải được mở rộng)
  Điện trở cách điện phải lớn hơn
  2000MΩ.
(b) Giữa đầu cảm biến và phần nhãn: 1kV.
  Điện trở cách điện phải lớn hơn
  2000MΩ.
● Kiểm tra dòng điện rò rỉ:
Áp dụng điện áp cao cho các bộ phận được liệt kê dưới đây.
(a) Giữa đầu cảm biến và phần tay cầm: 50kV AC,
  1 phút. (Máy dò phải được mở rộng)
  Dòng rò phải từ 100uA trở xuống.
(b) Giữa đầu cảm biến và phần nhãn:
  4kV AC, 1 phút.
  Dòng rò phải từ 100uA trở xuống
