Hướng dẫn cách đo điện 220v bằng đồng hồ vạn năng

Trong quá trình làm việc với các thiết bị điện, việc kiểm tra và đo lường điện áp bằng đồng hồ vạn năng là một thao tác cần thiết để đảm bảo an toàn và hiệu quả. Bài viết này sẽ hướng dẫn cách đo điện 220V bằng đồng hồ vạn năng, giúp bạn nắm rõ các bước thực hiện và lưu ý quan trọng để đo đạc chính xác và an toàn nhất. Cho dù bạn là một người mới bắt đầu hay đã có kinh nghiệm, thông tin dưới đây sẽ hỗ trợ bạn thực hiện các phép đo điện áp 220V một cách dễ dàng và hiệu quả.

Hướng dẫn cách đo điện 220v bằng đồng hồ vạn năng

Trước khi sử dụng đồng hồ vạn năng để đo dòng điện 220V, bạn cần hiểu rõ về các thang đo trên đồng hồ vạn năng và khả năng đo của thiết bị. Để đảm bảo độ chính xác và an toàn, hãy chọn một đồng hồ vạn năng có khả năng đo điện áp lớn hơn 220V. Đồng thời, thiết bị cần có chức năng đo cả điện áp xoay chiều và một chiều.

Dòng điện 220V bao gồm cả dòng điện một chiều và dòng điện xoay chiều, chúng ta cùng tham khảo cách sử dụng đồng hồ vạn năng để đo dưới đây.

Các bước đo dòng điện 220v một chiều bằng đồng hồ vạn năng

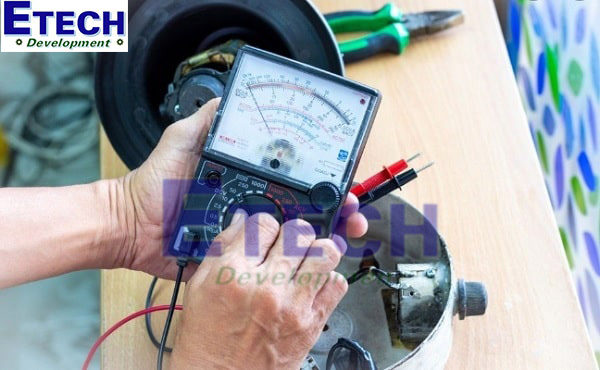

Để đo dòng điện 220V một chiều một cách chính xác và an toàn bằng đồng hồ vạn năng, bạn có thể tham khảo các bước sau đây:

Bước 1: Chọn thang đo phù hợp

• Chuyển núm xoay trên đồng hồ vạn năng sang thang đo điện áp một chiều (DC).
• Chọn mức thang đo 250V để đảm bảo độ chính xác và an toàn.

Bước 2: Kết nối dây đo

• Kết nối dây đo vào đồng hồ vạn năng: dây màu đỏ vào jack cắm có ký hiệu VΩmA, dây màu đen vào jack COM.

Bước 3: Đặt que đo

• Đặt que đo màu đỏ tiếp xúc với cực dương của mạch điện.
• Đặt que đo màu đen tiếp xúc với cực âm của mạch điện.

Bước 4: Cấp nguồn cho mạch điện

• Cấp nguồn điện cho mạch điện cần đo.

Bước 5: Đọc kết quả

• Đọc kết quả hiển thị trên màn hình đồng hồ vạn năng.
• Nếu kết quả hiển thị cao hơn hoặc bằng 220V, dòng điện ổn định và bình thường.
• Nếu kết quả thấp hơn 220V, mức điện áp không đạt yêu cầu cho các thiết bị hoạt động.

Lưu ý trong quá trình đo

• Chọn mức thang đo phù hợp: mức thang đo quá thấp sẽ khiến kim chỉ báo kịch, mức thang đo quá cao sẽ dẫn đến kết quả không chính xác.
• Đảm bảo que đo tiếp xúc chắc chắn và đúng cực để tránh sai số và đảm bảo an toàn.

Cách đo dòng điện 220V xoay chiều bằng đồng hồ vạn năng

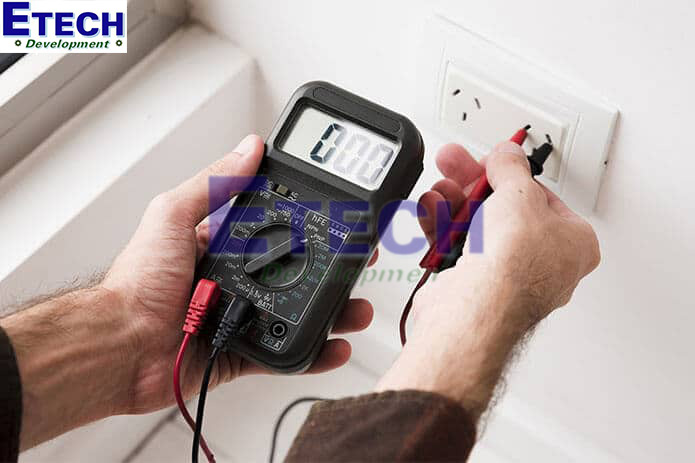

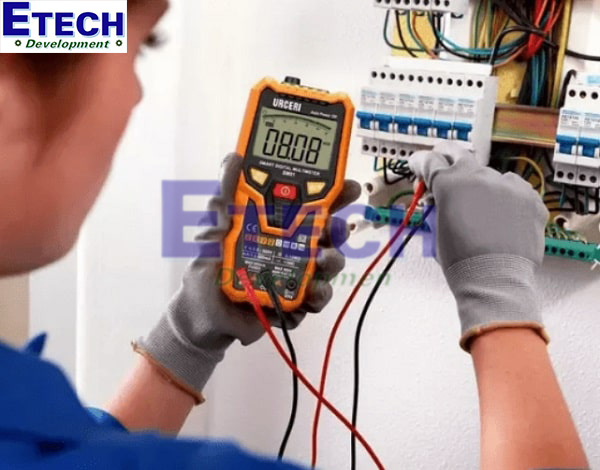

Để đo điện áp xoay chiều 220V một cách chính xác và an toàn bằng đồng hồ vạn năng, bạn có thể thực hiện theo các bước sau:

Bước 1: Chọn thang đo phù hợp

• Chuyển núm xoay trên đồng hồ vạn năng sang thang đo điện áp xoay chiều (AC).

Bước 2: Kết nối dây đo

• Cắm que đo màu đen vào cổng COM trên đồng hồ vạn năng.
• Cắm que đo màu đỏ vào cổng VΩmA.

Bước 3: Chọn mức thang đo

• Lựa chọn mức thang đo 250V, đây là mức gần nhất với 220V để đảm bảo độ chính xác.

Bước 4: Đặt que đo vào vị trí cần đo

• Đặt que đo vào hai vị trí cần đo trên mạch điện, lưu ý hai điểm đo cần song song với nhau.

Bước 5: Đọc kết quả

• Đọc kết quả hiển thị trên màn hình đồng hồ vạn năng.
• Nếu giá trị lớn hơn hoặc bằng 220V, điện áp ổn định. Nếu giá trị thấp hơn 220V, mức điện áp không đạt yêu cầu.

Lưu ý:

Đối với đồng hồ vạn năng không chia thang đo riêng cho điện áp xoay chiều (AC) và điện áp một chiều (DC), hãy cắm dây đo vào cổng COM và điều chỉnh núm vặn đến thang V~ để đo điện áp xoay chiều 220V.

Xem thêm:

• Cách đo điện áp xoay chiều bằng đồng hồ vạn năng
• Cách đo điện trở bằng đồng hồ vạn năng
• Hướng dẫn đo thông mạch bằng đồng hồ vạn năng

Các loại đồng hồ vạn năng dùng để đo dòng điện 220v tốt nhất

Để đo dòng điện 220V một cách chính xác và nhanh chóng, hãy ưu tiên chọn những đồng hồ vạn năng có thang đo lớn, lên đến 1000V, để có thể đo được nhiều mức điện áp khác nhau. Và dưới đây là top 3 loại đồng hồ vạn năng phù hợp mà bạn nên tham khảo.

Đồng hồ vạn năng kỹ thuật số SMARTSENSOR ST833A (1000V, true RMS)

SMARTSENSOR ST833A là đồng hồ vạn năng kỹ thuật số với công nghệ True RMS, chuyên dụng cho việc đo dòng điện 220V. Với khả năng đo điện áp lên đến 1000V và nhiều tính năng như đo điện trở, tần số, và tụ điện, ST833A đảm bảo mang lại độ chính xác cao và an toàn tối đa trong các môi trường điện đa dạng. Thiết kế nhỏ gọn và màn hình LCD rõ nét giúp thiết bị trở thành lựa chọn hàng đầu cho các kỹ sư và thợ điện.

Thông số kỹ thuật

Hãng sản xuất:	SMARTSENSOR
Model:	ST833A
Xuất xứ:	Trung Quốc
Bảo hành:	12 Tháng
Điện áp DC:	6V/60V/600V/1000V ±(0.5%+3)
Điện áp AC:	6V/60V/600V/750V ±(0.5%+3)
Điện trở:	600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ±(0.8%+3)
Đi-ốt:	60nF/600nF/6uF/600uF/6mF/30mF ±(2.0%+30)
Dòng điện AC/DC:	600uA/6mA/60mA/600mA/10A



Đồng hồ vạn năng KYORITSU 1009

Đồng hồ vạn năng KYORITSU 1009 là thiết bị lý tưởng cho việc đo dòng điện 220V. Được thiết kế với độ chính xác cao, KYORITSU 1009 tích hợp các chức năng đo đa dạng như điện áp, điện trở, và tần số. Với khả năng đo điện áp lên đến 600V, kích thước nhỏ gọn và màn hình LCD dễ đọc, thiết bị này là lựa chọn phù hợp cho các kỹ thuật viên và thợ điện chuyên nghiệp.

Thông số kỹ thuật

Thương hiệu:	Kyoritsu
Xuất xứ thương hiệu:	Nhật Bản
Sản xuất:	Trung Quốc
Hiệu suất:	0.1~99.9% (Pulse width/Pulse period) ±2.5%±5 dgt
Kích thước:	155 × 75 × 33 mm
Điện áp DC	400mV/4/40/400/600V ( trở kháng đầu vào 10MΩ) 400mV/4/40/400V, độ chính xác: ±0.6%rdg±4dgt 600V, độ chính xác: ±1.0%rdg±4dgt
Điện áp AC	400mV/4/40/400/600V ( trở kháng đầu vào 10MΩ) 20 – 400mV, độ chính xác: ±1.6%rdg±4dgt 4/40V, độ chính xác: ±1.3%rdg±4dgt 400/600V, độ chính xác: ±1.6%rdg±4dgt
Dòng điện DC	400/4000µA/40/400mA/4/10A 400/4000µA, độ chính xác: ±2.0%rdg±4dgt 40/400mA, độ chính xác: ±1.0%rdg±4dgt 4/10A, độ chính xác: ±1.6%rdg±4dgt
Dòng điện AC	400/4000µA/40/400mA/4/10A 400/4000µA, độ chính xác: ±2.6%rdg±4dgt 40/400mA/4/10A, độ chính xác: ±2.0%rdg±4dgt
Điện trở	400Ω/4/40/400kΩ/4/40MΩ 400Ω/4/40/400kΩ/4MΩ, độ chính xác:±1.0%rdg±4dgt 40MΩ, độ chính xác: ±2.0%rdg±4dgt
Kiểm tra thông mạch	400Ω ( Còi kêu khi điện trở nhỏ hơn 100Ω)

Đồng hồ vạn năng KYORITSU 2000

Đồng hồ vạn năng Kyoritsu 2000 là công cụ đo lường đáng tin cậy, đặc biệt phù hợp để đo dòng điện 220V. Thiết bị này cung cấp khả năng đo lường chính xác cho điện áp AC/DC, điện trở và tần số, giúp bạn dễ dàng thực hiện các công việc kiểm tra điện. Với thiết kế nhỏ gọn và bền bỉ, Kyoritsu 2000 là lựa chọn hoàn hảo cho các kỹ sư điện và thợ sửa chữa, đáp ứng tốt các yêu cầu công việc trong môi trường khắc nghiệt.

Thông số kỹ thuật

Hãng sản xuất:	Kyoritsu
Model:	2000
Xuất xứ:	Thái Lan
Bảo hành:	12 tháng
Phụ kiện :	Pin R03 (DC 1.5V) × 2, HDS
DC V :	340mV/3.4/34/340/600V
AC V :	3.4/34/340/600V
DC A :	60A
AC A:	60A
Ω :	340Ω/3.4/34/340kΩ/3.4/34MΩ
Continuity buzzer :	30Ω
Tần số (AC A) :	3.4/10kHz

Kết luận

Có thể nói với hướng dẫn cách đo điện 220V bằng đồng hồ vạn năng trên sẽ giúp các bạn có được kết quả chính xác tối ưu nhất khi thực hiện đo lường thiết bị. Bên cạnh việc lựa chọn đồng hồ vạn năng chuyên dụng luôn cần thiết để công việc được hiệu quả và an toàn hơn. Mọi vấn đề về cách đo điện 220V các bạn có thể liên hệ Etech Việt Nam để được tư vấn chi tiết.
