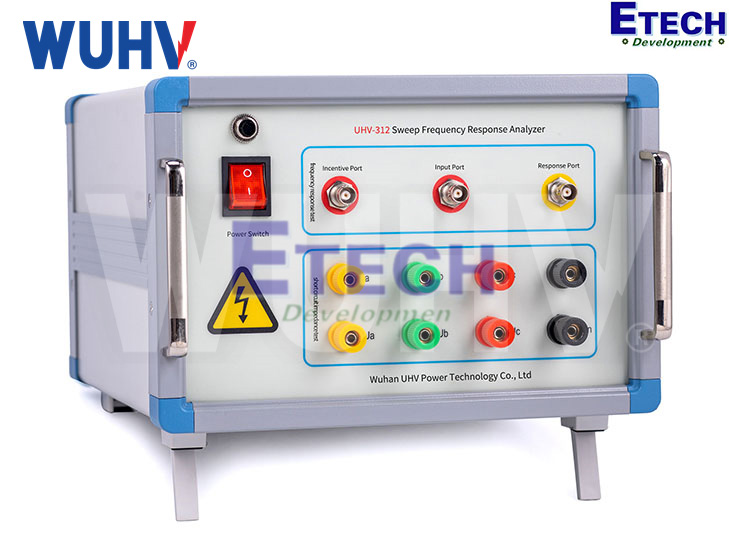

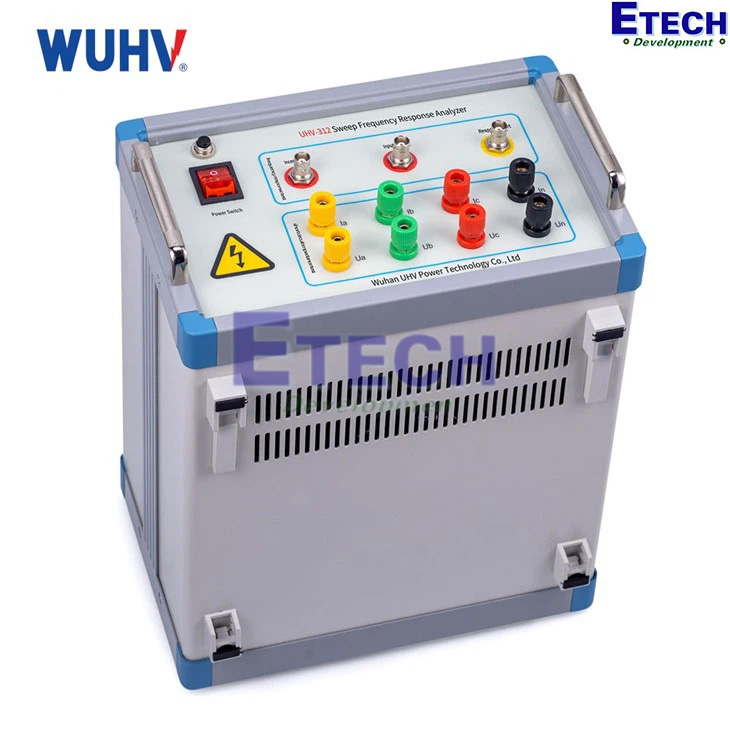

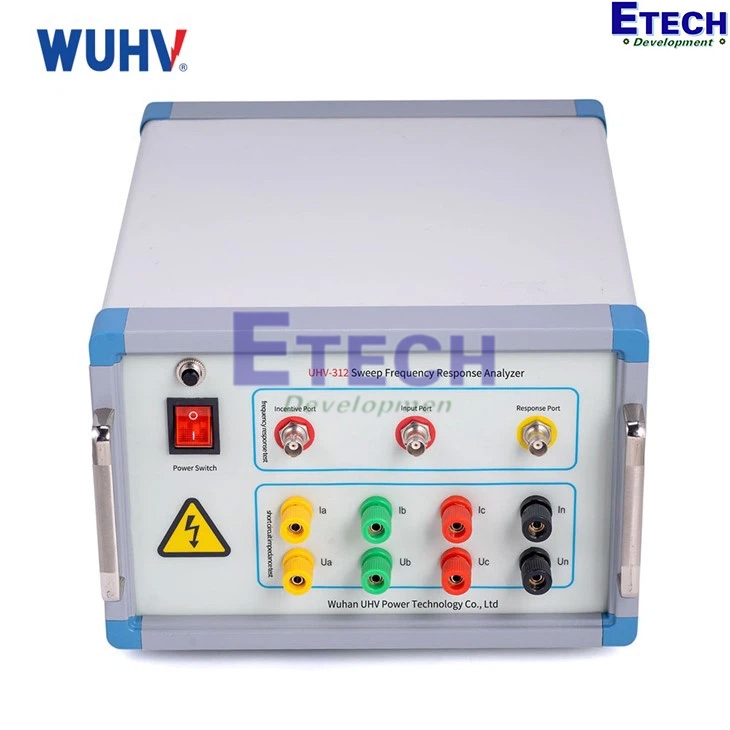

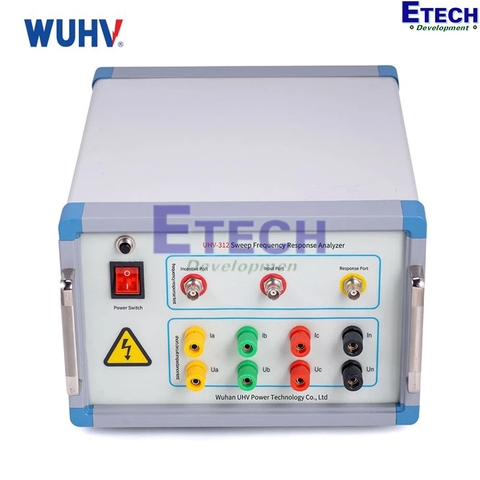

Máy phân tích đáp ứng tần số quét UHV-312 Sweep Frequency Response Analyzer

Sự cố trên máy biến áp lực, đặc biệt là những hư hỏng về cơ khí bên trong cuộn dây, có thể dẫn đến những tổn thất kinh tế nặng nề và gián đoạn hệ thống điện nghiêm trọng. Làm thế nào để "nhìn thấy" được những hư hại này mà không cần tháo dỡ, một câu hỏi từng là thách thức lớn với các kỹ sư vận hành. Giải pháp cho vấn đề này chính là Máy phân tích đáp ứng tần số quét UHV-312. Thiết bị này, thông qua kỹ thuật SFRA, hoạt động như một "máy chụp CT" cho máy biến áp, cung cấp một "dấu vân tay" điện để đánh giá tình trạng sức khỏe một cách nhanh chóng và hiệu quả.

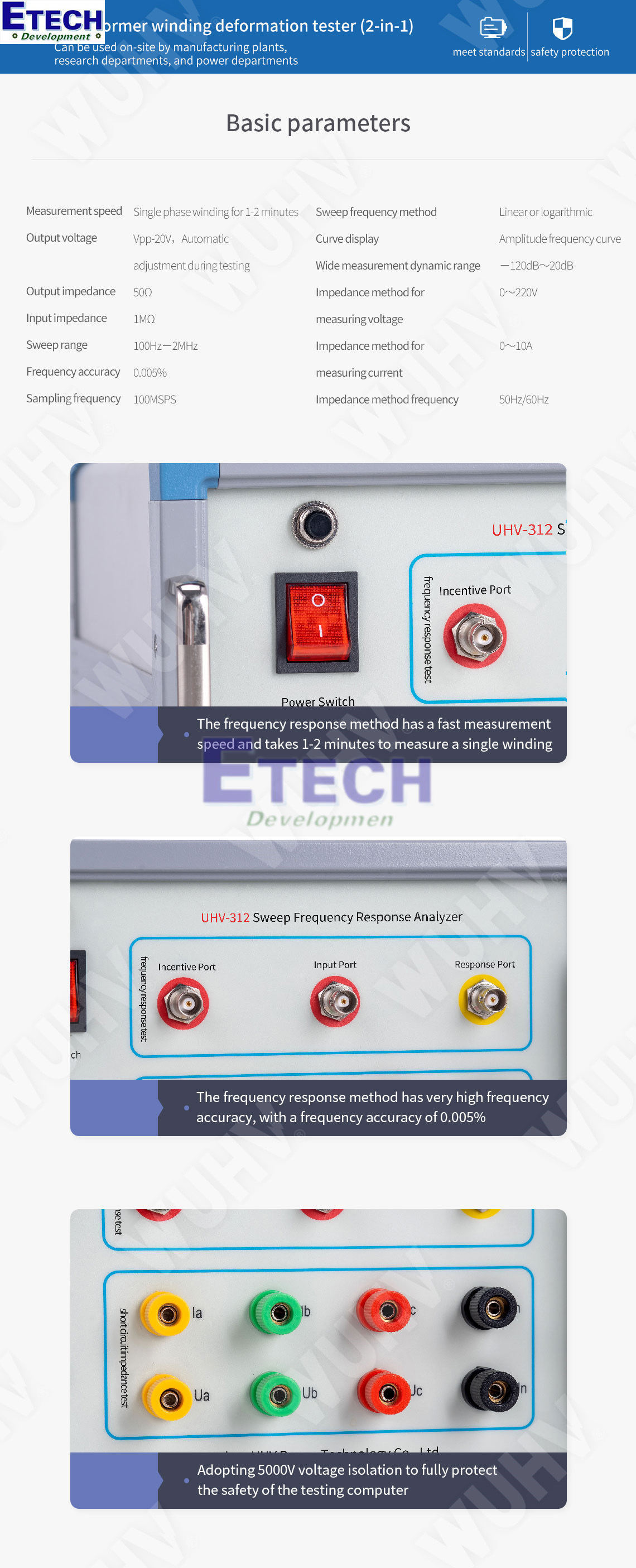

Thông số máy phân tích đáp ứng tần số quét UHV-312 Sweep Frequency Response Analyzer

Giới thiệu

Máy phân tích đáp ứng tần số quét UHV-312 (Sweep Frequency Response Analyzer - FRA Test Set) từ Wuhan UHV Power Technology Co., Ltd. là thiết bị kiểm tra biến dạng cuộn dây máy biến áp "hai trong một" đột phá, kết hợp hoàn hảo phương pháp đáp ứng tần số (FRA) và trở kháng ngắn mạch áp thấp. Thiết bị sử dụng hai phương pháp bổ trợ để đo lường toàn diện đặc tính cuộn dây máy biến áp điện lực, phản ánh chính xác tình trạng biến dạng, đồng thời tiết kiệm thời gian kiểm tra và nâng cao hiệu quả công việc đáng kể.

Dành riêng cho máy biến áp điện lực và đặc chủng từ 66kV trở lên, UHV-312 giúp phát hiện sớm các hiện tượng biến dạng vĩnh viễn như xoắn cục bộ, phồng rộp hoặc dịch chuyển cuộn dây – gây ra bởi cú sốc dòng ngắn mạch sự cố hoặc va chạm vật lý trong vận hành/vận chuyển. Dưới lực điện mạnh từ ngắn mạch, cuộn dây dễ mất ổn định, ảnh hưởng nghiêm trọng đến an toàn vận hành.

Tuân thủ nghiêm ngặt tiêu chuẩn ngành điện quốc gia DL/T911-2016 và tiêu chuẩn quốc tế IEC60076-18, phương pháp FRA đo đặc tính biên độ-tần số từng cuộn dây, so sánh dọc/ngang để xác định mức độ thay đổi và khả năng biến dạng.

Đồng thời, phương pháp trở kháng ngắn mạch áp thấp – theo yêu cầu của Tài liệu [2000] 589 (Điều 15.2 và 15.6) – đo chính xác thay đổi trở kháng trước-sau biến dạng, sử dụng lấy mẫu đồng bộ AC cao cấp và xử lý FFT cho dữ liệu ổn định. Thiết bị hỗ trợ đo tự động ba pha/đơn pha, ngắn mạch phía thấp an toàn, tính toán trở kháng/lỗi % từng pha, hiển thị sóng dạng điện áp/dòng điện – lý tưởng cho hiện trường.

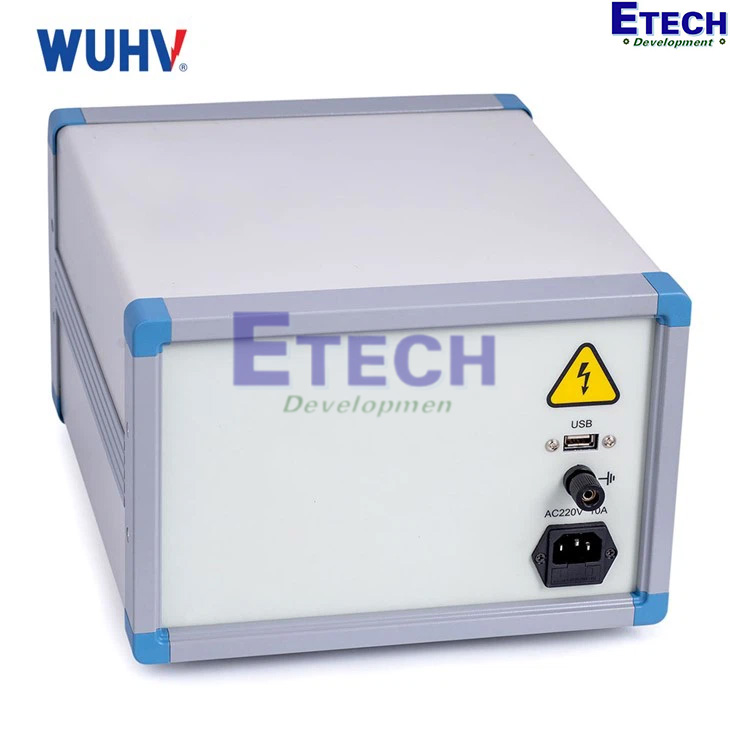

Hệ thống gồm phần đo lường kết nối USB với laptop và phần mềm phân tích thông minh, dễ sử dụng mà không cần tháo rời máy biến áp.

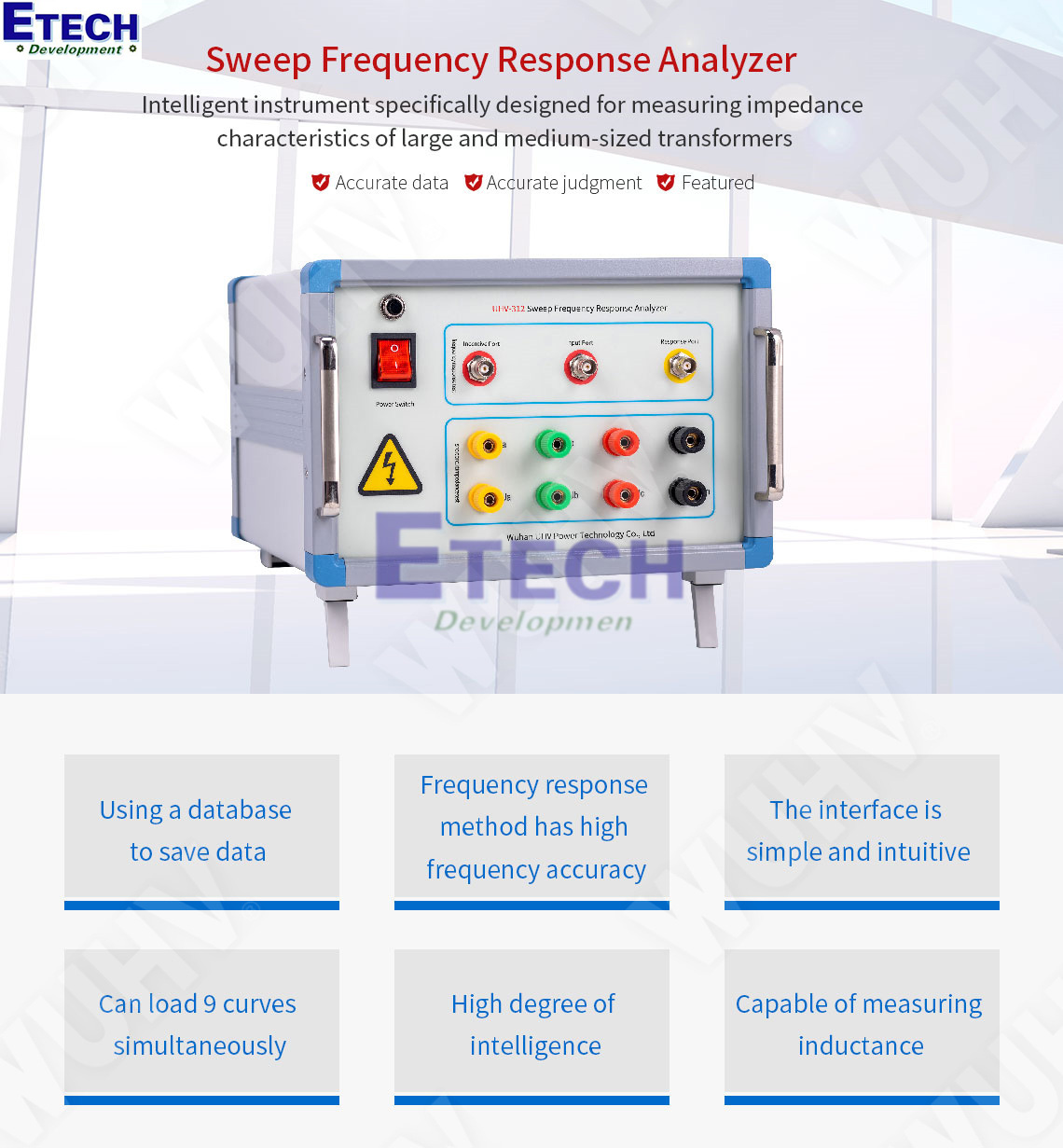

Đặc tính sản phẩm

UHV-312 FRA Test Set từ Wuhan UHV Power Technology là thiết bị kiểm tra biến dạng cuộn dây máy biến áp "hai trong một" tiên tiến, kết hợp phương pháp đáp ứng tần số quét và trở kháng ngắn mạch áp thấp. Với công nghệ đo lường chính xác cao, thiết bị giúp phát hiện sớm lỗi cơ khí mà không cần tháo rời, phù hợp cho máy biến áp từ 66kV trở lên. Dưới đây là các đặc tính vượt trội, mang lại hiệu quả tối ưu cho bảo trì hệ thống điện:

• Phương pháp đáp ứng tần số quét: Áp dụng kỹ thuật quét tần số để đo đặc tính cuộn dây mà không cần mở nắp hoặc tháo rời máy biến áp. Phát hiện chính xác biến dạng, phồng rộp hoặc dịch chuyển cuộn dây ở máy biến áp 66kV trở lên.
• Tốc độ đo nhanh chóng: Chỉ mất 1-2 phút cho một cuộn dây, tối ưu hóa thời gian kiểm tra hiện trường.
• Độ chính xác tần số vượt trội: Đạt 0.005%, đảm bảo kết quả đáng tin cậy và chi tiết.
• Bảo vệ an toàn tối đa: Cách ly điện áp 5000V, bảo vệ hoàn toàn máy tính kiểm tra và người vận hành.
• Chức năng oscilloscope tích hợp: Giám sát tình hình kiểm tra thời gian thực, dễ dàng phát hiện bất thường ngay lập tức.
• Phân tích đa đường cong thông minh: Tải đồng thời 9 đường cong, tự động tính toán thông số, chẩn đoán biến dạng cuộn dây và đưa ra kết luận tham chiếu.
• Phần mềm mạnh mẽ, tuân thủ tiêu chuẩn: Đáp ứng DL/T911-2016 và IEC60076-18, với giao diện thân thiện và chức năng phân tích chuyên sâu.
• Phương pháp trở kháng ngắn mạch: Tự động áp dụng điện áp cho các cuộn cao áp AB, BC, CA mà không cần bộ điều áp ngoài; thu thập dữ liệu đồng thời, tính toán phần trăm lỗi trở kháng tự động – kết quả trực quan, dễ hiểu.
• Ứng dụng rộng rãi: Phù hợp đo trở kháng cho mọi kích cỡ và dung lượng máy biến áp.
• Hiển thị sóng dạng thời gian thực: Theo dõi dòng điện và điện áp trong quá trình kiểm tra, tiện lợi giám sát hiện trường.
• Chức năng đo điện cảm: Mở rộng khả năng kiểm tra, hỗ trợ phân tích toàn diện hơn.
• Tương thích đa nền tảng: Hoạt động mượt mà trên Windows 2000/XP/7/10/11.
• Quản lý dữ liệu bằng cơ sở dữ liệu: Lưu trữ đơn giản, tiện lợi, tránh mất mát thông tin.
• Quản lý phần mềm thông minh: Tự động lưu dữ liệu, xuất báo cáo Word (cần Office) hoặc JPG; fully đáp ứng nhu cầu hiện trường.

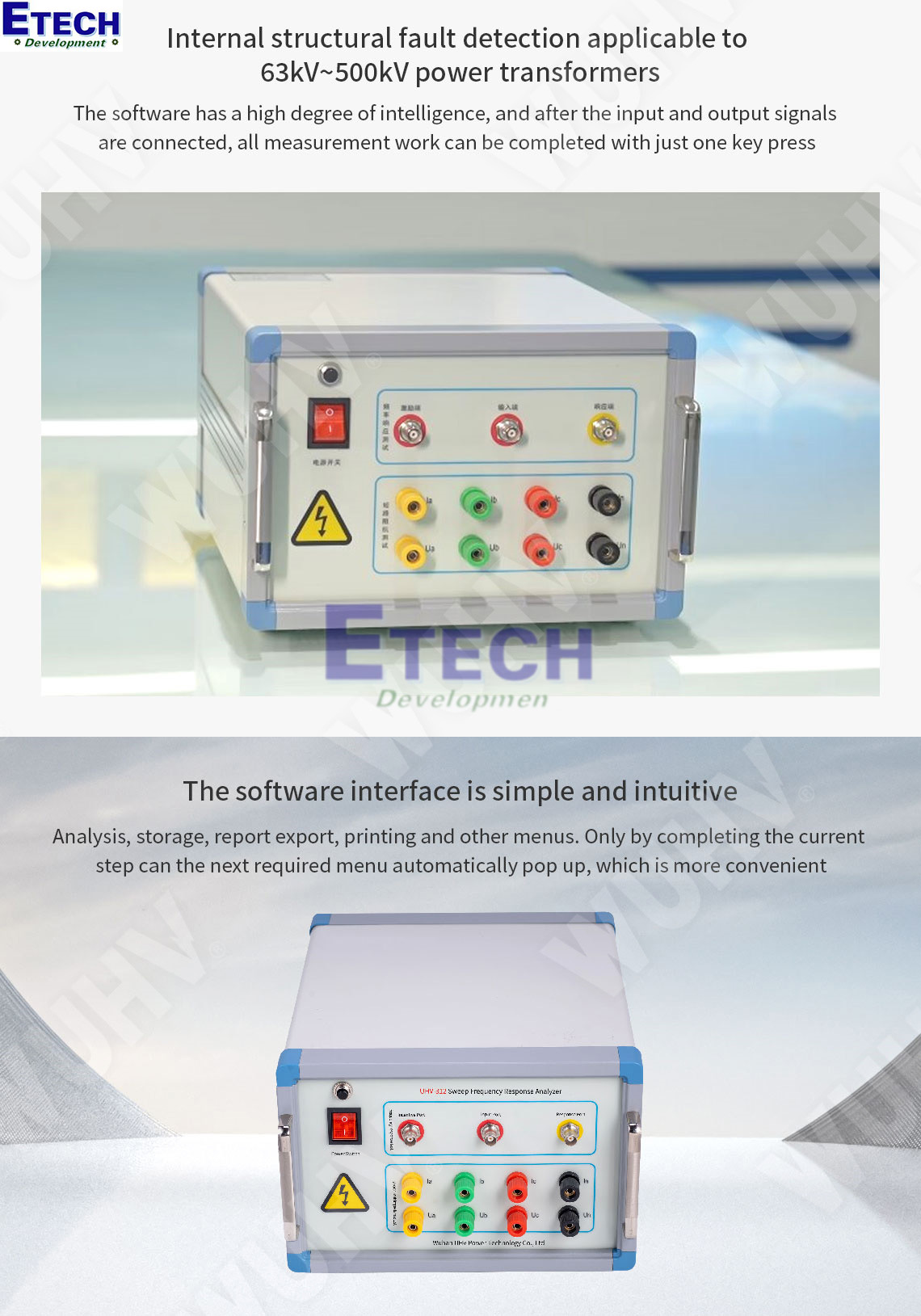

• Tự động hóa cao: Chỉ cần kết nối tín hiệu đầu vào/ra, nhấn một phím để hoàn tất toàn bộ đo lường.
• Giao diện thân thiện, trực quan: Các menu phân tích, lưu trữ, xuất báo cáo và in ấn chỉ hiện khi cần, tự động chuyển bước – dễ sử dụng hơn bao giờ hết.

Kết luận

Tóm lại, Máy phân tích đáp ứng tần số quét UHV-312 đại diện cho tiêu chuẩn vàng trong việc chẩn đoán sức khỏe máy biến áp hiện nay. Khi mà nhu cầu về độ tin cậy của hệ thống điện ngày càng cao, cùng với sự phát triển của các giải pháp công nghiệp 4.0, vai trò của UHV-312 càng trở nên quan trọng. Trong tương lai, dữ liệu từ thiết bị này sẽ không chỉ dừng lại ở việc đánh giá định kỳ, mà còn có thể được tích hợp vào các hệ thống giám sát trực tuyến, góp phần xây dựng một cơ sở hạ tầng điện thông minh, tự động hóa và có khả năng dự báo sự cố từ rất sớm.
