Máy phân tích đáp ứng tần số UHV-311 (Sweep Frequency Response Analyzer)

Thiết bị phân tích đáp ứng tần số UHV-311 Sweep Frequency Response Analyzer (FRA Test Set) ra đời, mang đến giải pháp kiểm tra hiện đại, chính xác và an toàn nhất giúp kỹ sư điện phát hiện sớm hư hỏng ẩn bên trong máy biến áp mà không cần tháo rời. Với công nghệ quét tần số tiên tiến, giao diện thân thiện và khả năng phân tích chuyên sâu, UHV-311 đang trở thành lựa chọn hàng đầu cho các đơn vị điện lực, trạm biến áp và trung tâm kiểm định chuyên nghiệp trên toàn quốc.

Thông số máy phân tích đáp ứng tần số UHV-311 (Sweep Frequency Response Analyzer)

Thông tin sản phẩm

UHV-311 Sweep Frequency Response Analyzer (FRA Test Set) là thiết bị kiểm tra biến dạng cuộn dây máy biến áp tiên tiến từ Wuhan UHV Power Technology Co., Ltd., áp dụng phương pháp Phân tích Đáp ứng Tần số Nội bộ (FRA) – công nghệ đang dẫn đầu tại các quốc gia phát triển. Dựa trên đo lường thông số đặc trưng của cuộn dây bên trong, UHV-311 đưa ra phán đoán chính xác về lỗi nội bộ máy biến áp mà không cần phá hủy.

Sau khi thiết kế và sản xuất, cuộn dây cùng cấu trúc nội bộ của máy biến áp đã được cố định. Với cuộn dây đa pha có cấp điện áp và phương pháp quấn giống nhau, các thông số (Ci, Li) của từng cuộn sẽ nhất quán, dẫn đến đặc tính đáp ứng miền tần số tương đồng giữa các pha. Phổ tần số ba pha cũng có tính so sánh cao.

Trong quá trình thử nghiệm, vận chuyển hoặc vận hành, các sự cố như ngắn mạch giữa vòng dây/pha, va chạm gây dịch chuyển cuộn dây, hoặc lực điện từ từ ngắn mạch dẫn đến biến dạng – tất cả đều thay đổi thông số phân bố cuộn dây. Điều này làm biến đổi đặc tính miền tần số gốc: biên độ đáp ứng thay đổi và điểm cộng hưởng dịch chuyển.

UHV-311 chính là thiết bị kiểm tra không phá hủy đột phá, dành riêng cho lỗi cấu trúc nội bộ máy biến áp điện lực từ 63kV ~ 500kV. Thiết bị phát hiện tinh tế các vấn đề như biến dạng, phồng rộp, dịch chuyển, nghiêng hoặc ngắn mạch, giúp kỹ sư điện lực dự báo sớm, giảm chi phí sửa chữa và tăng độ tin cậy hệ thống.

Đặc tính sản phẩm

Dưới đây là các đặc tính sản phẩm UHV-311 nổi bật, mang lại hiệu quả cao trong bảo trì hệ thống điện:

• Công nghệ quét tần số DDS đặc biệt tốc độ cao: Chẩn đoán chính xác các lỗi như xoắn cuộn dây, phồng rộp, dịch chuyển, nghiêng, biến dạng ngắn mạch giữa vòng dây hoặc tiếp xúc ngắn mạch giữa pha.
• Kiểm soát lấy mẫu vi xử lý tích hợp cao: Sử dụng linh kiện chính xác, ổn định; lấy mẫu A/D 16-bit kênh đôi tốc độ cao (đường cong thay đổi rõ rệt khi thay đổi công tắc khai thác hiện trường); độ lặp lại đồng pha >99.5%.
• Hai chế độ quét tần số: Quét tuyến tính và quét phân đoạn, tương thích với hai trường phái kỹ thuật đo lường trong nước, cung cấp phân tích chi tiết hơn.
• Thao tác đơn giản, không phá hủy: Chỉ cần tháo bus kết nối máy biến áp, hoàn tất kiểm tra mà không cần treo hoặc tháo rời, giảm cường độ lao động.
• Linh hoạt kết nối: Nhân viên dây dẫn có thể sắp xếp đầu vào/ra tín hiệu tùy ý mà không ảnh hưởng kết quả; có thể đứng trên bồn dầu mà không cần xuống đất.
• Đặc tính biên độ-tần số chuẩn quốc gia: Trục hoành hỗ trợ chỉ số tuyến tính hoặc logarit; đường cong in ấn linh hoạt theo nhu cầu người dùng.
• Tự động hóa cao: Phần mềm điều chỉnh biên độ tín hiệu (±10V tối đa) và tần số lấy mẫu; quét tuyến tính lên đến 1MHz với khoảng cách 0.25kHz, 0.5kHz hoặc 1kHz.

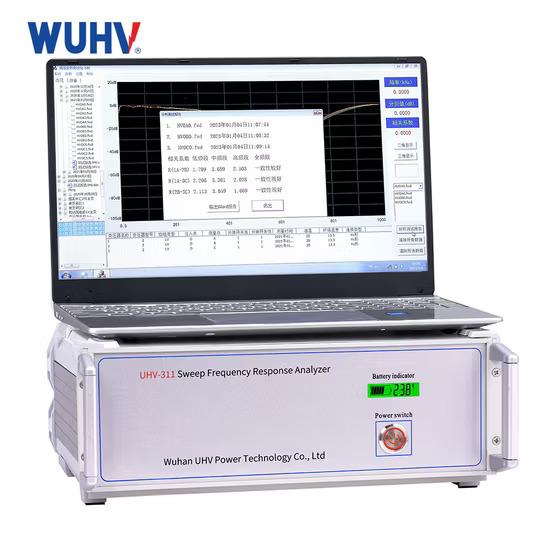

• Phân tích đường cong lịch sử thông minh: So sánh đa đường cong (tải đồng thời nhiều lịch sử); hệ thống chẩn đoán chuyên gia tự động tải 6 đường cong, tính toán thông số, kết luận biến dạng (bình thường/nhẹ/vừa/nghiêm trọng).
• Quản lý phần mềm mạnh mẽ: Tự động lưu điều kiện môi trường, phân tích dữ liệu, xuất file Word và in màu; tiện lợi cho báo cáo kiểm tra hiện trường.

Với các đặc tính này, UHV-311 giúp phát hiện sớm lỗi cơ khí, giảm chi phí sửa chữa lên đến 50% và tăng độ tin cậy lưới điện.

Kết luận

Trong bối cảnh ngành điện đang hướng tới tự động hóa và chẩn đoán thiết bị thông minh, UHV-311 Sweep Frequency Response Analyzer chính là giải pháp kiểm định hiện đại, hiệu quả và tiết kiệm giúp kỹ sư phát hiện sớm mọi hư hỏng cơ học tiềm ẩn trong máy biến áp.

Với độ chính xác cao, giao diện thân thiện và khả năng phân tích chuyên sâu, thiết bị này không chỉ giúp giảm thời gian bảo dưỡng, mà còn nâng cao độ tin cậy vận hành và kéo dài tuổi thọ máy biến áp.

Lựa chọn UHV-311 FRA Test Set đồng nghĩa với việc đầu tư cho sự an toàn và bền vững của hệ thống điện. Và tại Etech Việt Nam, bạn luôn nhận được sản phẩm chính hãng, dịch vụ tư vấn tận tâm và hỗ trợ kỹ thuật 24/7.
