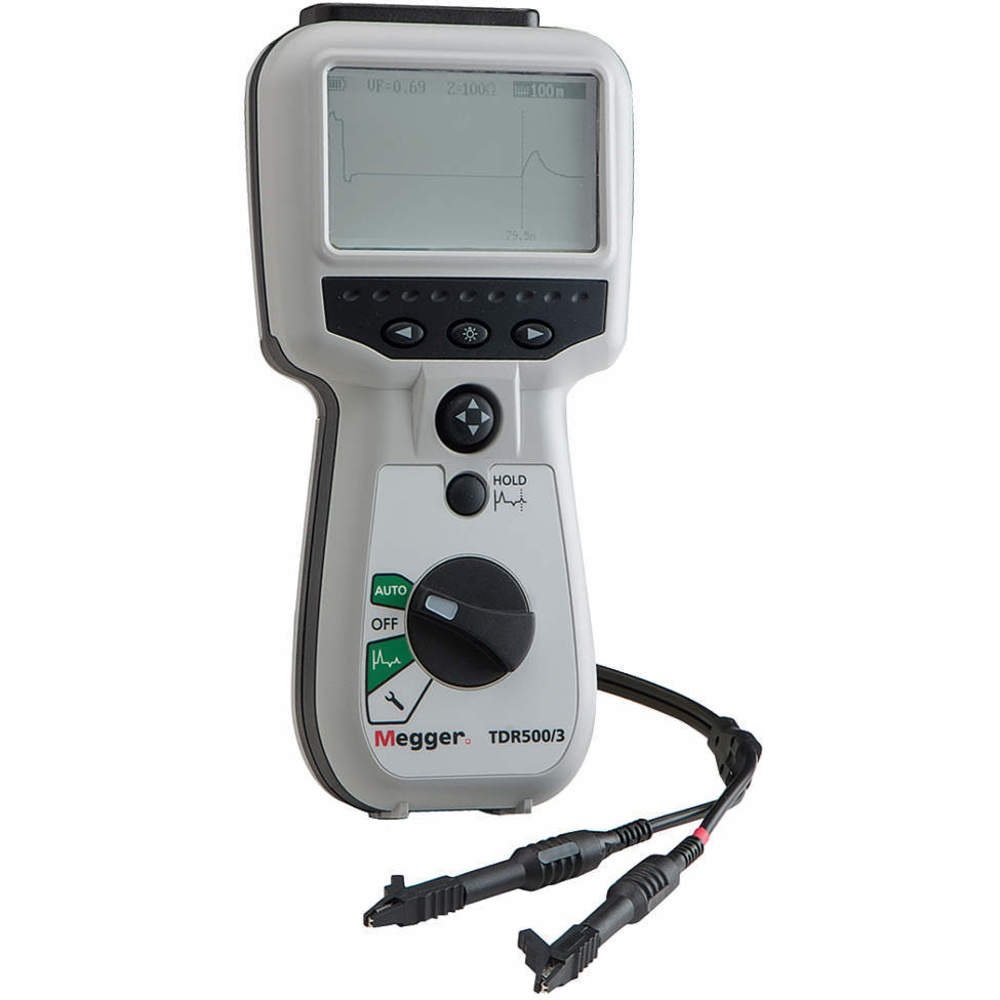

Thiết bị đo phản xạ miền thời gian MEGGER TDR500/3

Thiết bị đo phản xạ miền thời gian MEGGER TDR500/3
Hãng sản xuất : MEGGER
Model : TDR500/3
Bảo hành : 12 tháng

*** MÔ TẢ :
TDR500 / 3 là một máy đo phản xạ miền thời gian nhỏ gọn cầm tay để xác định lỗi trên cáp kim loại. Nó có độ phân giải tối thiểu 0,1 m và phạm vi tối đa 5 km tùy thuộc vào hệ số vận tốc đã chọn và loại cáp.
Bốn trở kháng đầu ra có sẵn (25, 50, 75 và 100 Ω) và hệ số vận tốc từ 0,2 đến 0,99 sẽ đáp ứng bất kỳ thử nghiệm cáp nào yêu cầu TDR500 / 3 có một tùy chọn lựa chọn đơn giản cùng với 4 cách chuyển đổi điều khiển cung cấp một hoạt động trực quan cho người dùng.
*** TÍNH NĂNG VÀ LỢI ÍCH :
Tùy chọn lựa chọn TỰ ĐỘNG đảm bảo rằng hiệu quả nhất các tham số được chọn tùy thuộc vào phạm vi yêu cầu, hỗ trợ chẩn đoán nhanh dấu vết TDR. Một con trỏ điều khiển rõ ràng cho phép đo ngay lập tức khoảng cách đến lỗi.
Tính năng GIỮ dấu vết cũng cho phép người vận hành giữ một dấu vết trên màn hình, điều không thấy trên hầu hết các TDR cầm tay khác.
Độ phân giải cực cao cùng với đèn nền trắng và xám thang âm cung cấp cho màn hình đồ họa sự sống động, hỗ trợ người dùng xác định các sự kiện chính trên dấu vết.
- Đồ họa đơn sắc có đèn nền LCD (256 x 128)
- Độ tương phản màn hình có thể điều chỉnh
- Độ phân giải đến 0,1 m
- Để sử dụng trên mạch Telecom TNV-3, hoặc mạch nguồn CAT IV 150V
- Bộ lọc chặn nguồn không cần thiết
- Bảo vệ môi trường đạt IP54
- Xung 2ns cho vị trí lỗi gần cuối
- Tùy chọn TỰ ĐỘNG chọn độ lợi và xung cho từng dải
- Hiển thị khoảng cách tính bằng mét hoặc feet
- Sử dụng năm ô chính AA (LR6)
- Vận hành đơn giản
- AUTO được thiết lập để sử dụng ngay lập tức
- Xung cực nhanh cho lỗi gần kết thúc nhận biết
- Tính năng GIỮ theo dõi
- Xếp hạng IP54 cung cấp khả năng làm việc thực tế
- Được thiết kế để sử dụng trên tất cả các cặp cáp kim loại
*** THÔNG SỐ KỸ THUẬT :
Lưu ý Trừ khi có quy định khác,đặc điểm kỹ thuật này áp dụng tại một nhiệt độ môi trường xung quanh 20 °C
- Phạm vi đo : 10 m, 25 m, 100 m, 250 m, 1000 m,2500 m, 5000 m (30 ft, 75 ft, 300 ft, 750 ft, 3000 ft, 7500 ft, 15000 ft)
- Độ chính xác : ± 1% phạm vi ± pixel ở 0,67 VF [Lưu ý - Độ chính xác của phép đo dành cho chỉ vị trí con trỏ được chỉ định và là có điều kiện về hệ số vận  tốc là Chính xác.]
- Độ phân giải : 1% của phạm vi
- Bảo vệ đầu vào Thiết bị này tuân theo IEC61010-1 để kết nối với hệ thống hoạt động đến 150 V CAT IV khi được sử dụng với bộ chì thử nghiệm hợp nhất tùy chọn.
- Ngõ ra : xung 5 vôn đạt cực đại thành mạch hở.Độ rộng xung được xác định bởi phạm vi và cáp.Tăng được
- Đặt cho mỗi phạm vi với ba người dùng các bước có thể lựa chọn (trong vận hành thủ công cách thức)
- Hệ số vận tốc : Thay đổi từ 0,2 đến 0,99 trong các bước 0,01
- TX null : Tự động
- Tự động tắt nguồn : sau 5 phút mà không cần chìa khóa nhấn
- Đèn nền : Bật trong 1 phút mà không cần nhấn phím
- Pin : Năm loại pin LR6 (AA), Mangan tế bào hyđrua kim loại kiềm hoặc niken
- Thời lượng pin : lên đến 14 giờ (thông thường)
- Xếp hạng IP : Công cụ được thiết kế để sử dụng trong nhà hoặc ngoài trời và được xếp hạng IP54
- Kích thước : 230 mm x 115 mm x 48 mm (LBD)
- Trọng lượng : 0,6 kg
- Vỏ : ABS
- Đầu nối : Hai đầu cuối an toàn 4 mm
- Dây dẫn thử nghiệm : (TDR500 / 3 cách nhau 19 mm): 1 cặp 2 mét dài bao gồm 2 x 4 mm kết nối bao phủ để thu nhỏ kẹp cá sấu
- Màn hình : LCD đồ họa 256 x 128 pixel
*** THUỘC VỀ MÔI TRƯỜNG :
- Phạm vi nhiệt độ và độ ẩm : -15 ºC đến +50 ºC (5 ºF đến 122 ºF)
- Nhiệt độ bảo quản phạm vi và độ ẩm : -20 ºC đến 70 ºC (-4 ºF đến 158 ºF
- An toàn Khi sử dụng thử nghiệm hợp nhất tùy chọn bộ chì mà công cụ này tuân thủ IEC61010-1 để kết nối hoạt động hệ thống có ít hơn 300 V giữa các thiết bị đầu cuối và lên đến 150 V CAT IV để Trái đất
- EMC : tuân thủ điện từ Thông số kỹ thuật tương thích (Ánh sáng công nghiệp) BS EN 61326-1, với hiệu suất tối thiểu của ‘B’ cho tất cả kiểm tra miễn dịch

*** Bao gồm :
- Máy phản xạ miền thời gian 1002-227
- Vỏ cứng 5410-420
- Bộ chì kiểm tra clip thu nhỏ (1 cặp) 6231-652
- Ủng cao su có chân đế 6231-802
- Hướng dẫn sử dụng CD 2002-178
Phụ kiện tùy chọn
- Dây dẫn tách Bộ dây dẫn thử nghiệm hợp nhất (1 cặp) 1002-015
- Túi đựng - kiểm tra và hộp đựng 2001-322
- Chì thử nghiệm nung chảy có vỏ bọc có thể thu vào (1 cặp) 1006-511
